Optionen für Profilbiegemaschinen

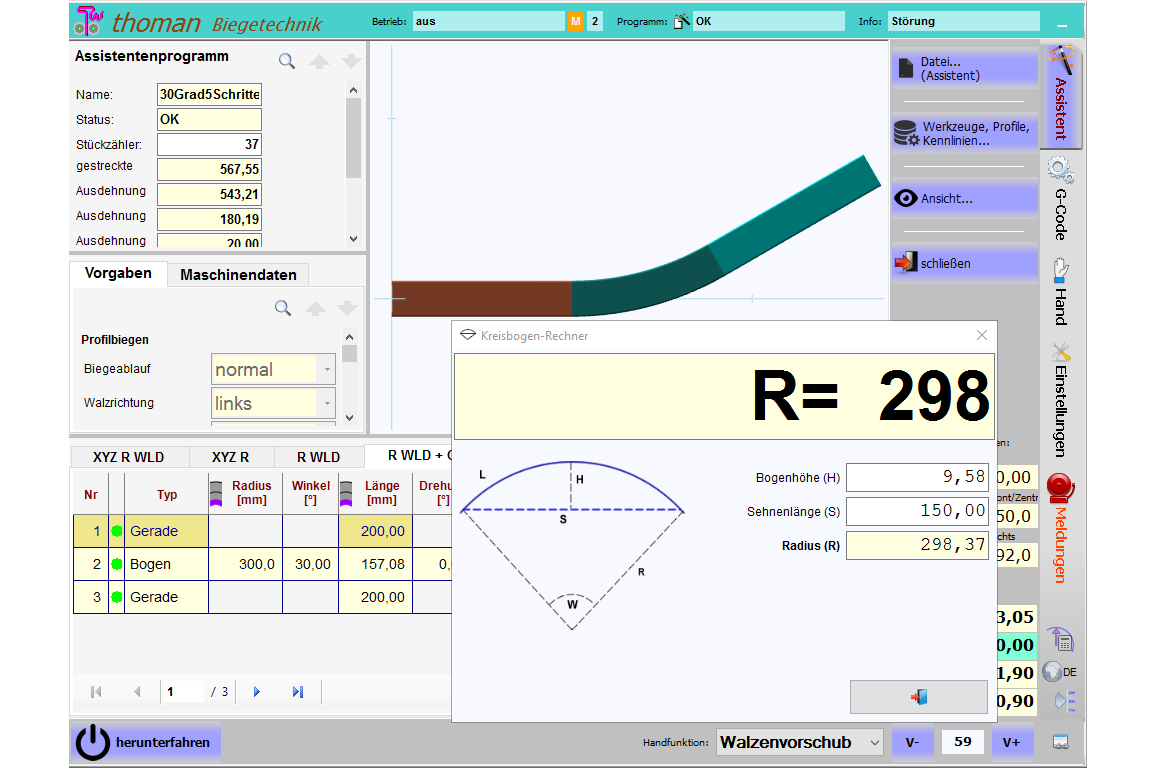

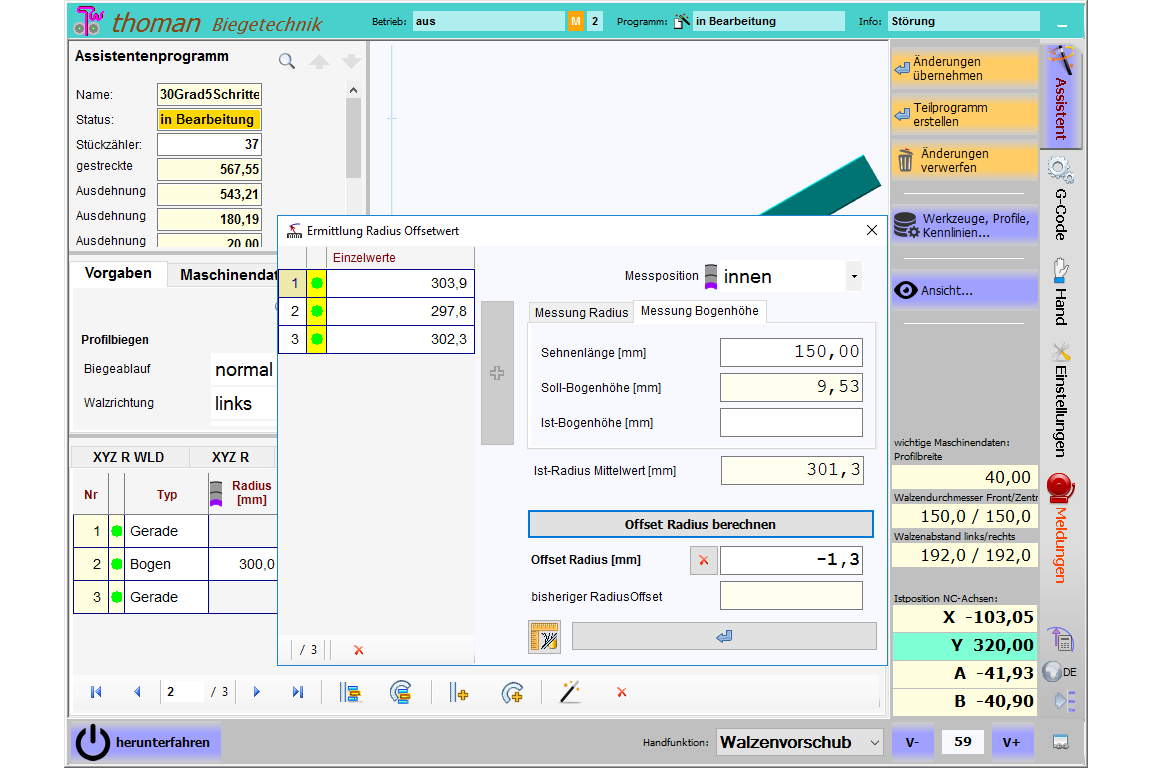

Mit dem handgeführten Radiusmessgerät mit Funkanbindung erleben Sie wie komfortabel das Messen und Korrigieren der Biegeradien  sein kann. Auf Knopfdruck wird  der Messwert zur Maschinensteuerung übertragen und  am Bildschirm angezeigt oder das Biegeprogramm bzw. die Zustellwerte korrigiert.

Das Messgerät ist perfekt in die Steuerungssoftware integriert. Insbesondere wenn in mehreren Walzdurchgängen gebogen wird bietet  das Messsystem einen einzigartigen Komfort.

Die Produktivität und Präzision sowie die Freude am Biegen werden erheblich gesteigert.

• Übertragung desMesswertes auf Knopfdruck via Funk. (Bluetooth)
• Anzeige des Biegeradius am Steuerterminal.
• Korrektur des Biegeprogramms auf Knopfdruck
• Automatische Korrektur des nachfolgenden Biegeschrittes.

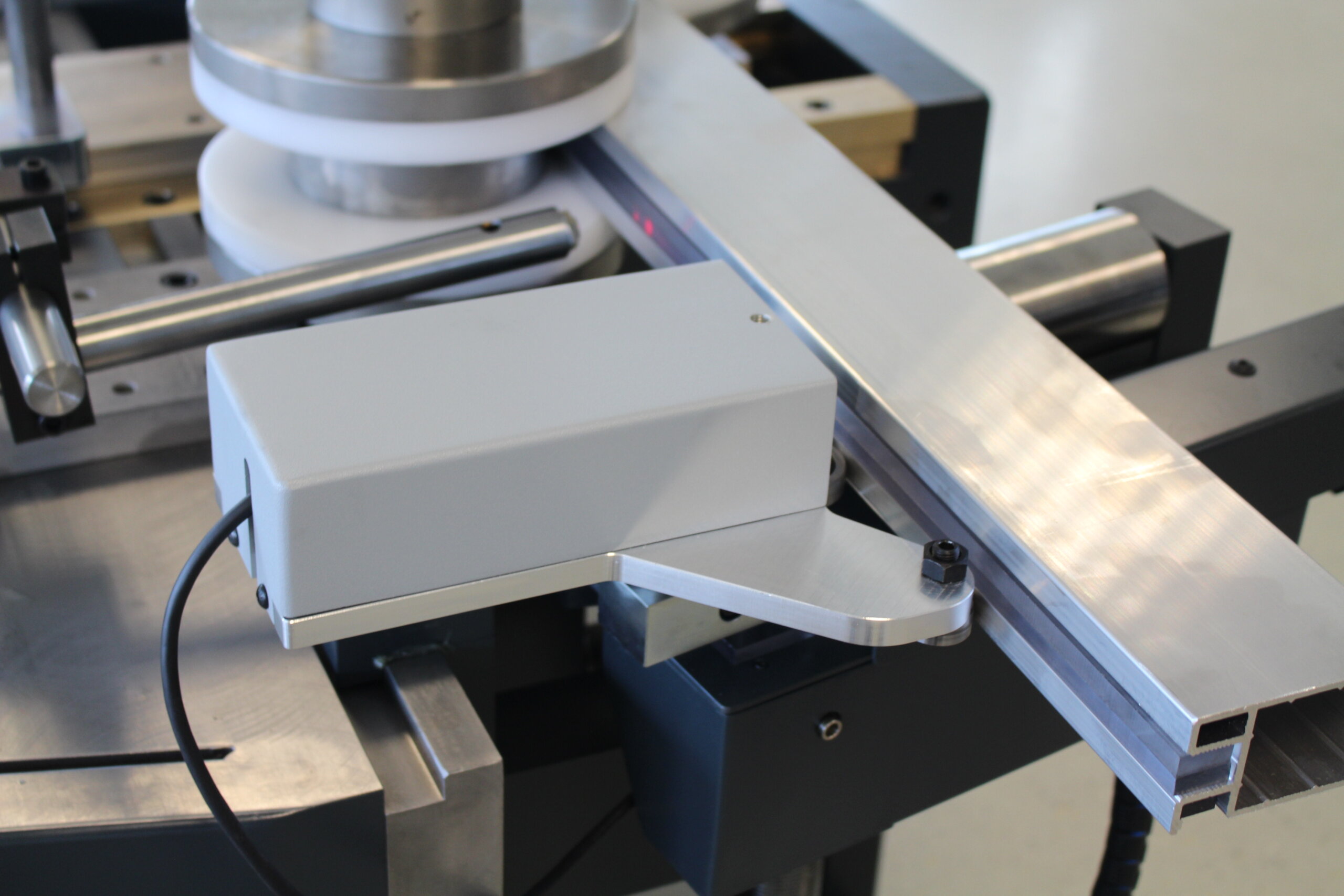

Die Biegemaschine die vollautomatisch biegt, misst und korrigiert. Mit R-Control ist dieser Wunsch in Erfüllung gegangen.

Eine gleichbleibende Qualität der zu biegenden Profile vorausgesetzt, können Rohre und Profile mit einem einmalig vorgegebenen NC-Programm mit hoher Präzision und Produktivität gebogen werden.

In der Praxis kann eine gleichbleibende Qualität der gelieferten Profile jedoch nicht immer sicher gestellt werden. Schwankungen in Form, Härte und Elastizität der Profile führen somit zu Abweichungen im Biegeergebnis welche aufwändig korrigiert werden müssen. Der erforderliche manuelle Mess- und Korrekturprozess verursacht oft einen erheblichen Zeit und Kostenaufwand.

Das neue revolutionäre Mess- und Regelsystem R-Control  automatisiert und rationalisiert den Mess- und Korrektur-prozess erheblich. Abweichungen werden erkannt und automatisch korrigiert. Im Vergleich zum manuellen Messen und Korrigieren wird eine um ein vielfaches höhere Produktivität erreicht.

• Misst und korrigiert den Biegeradius vollautomatsch
• Gewährleistet höchste Wiederholgenauigkeit auch bei schwankender Materialhärte
• Garantiert höchste Produktivität bei Einzelteil und Serienfertigung

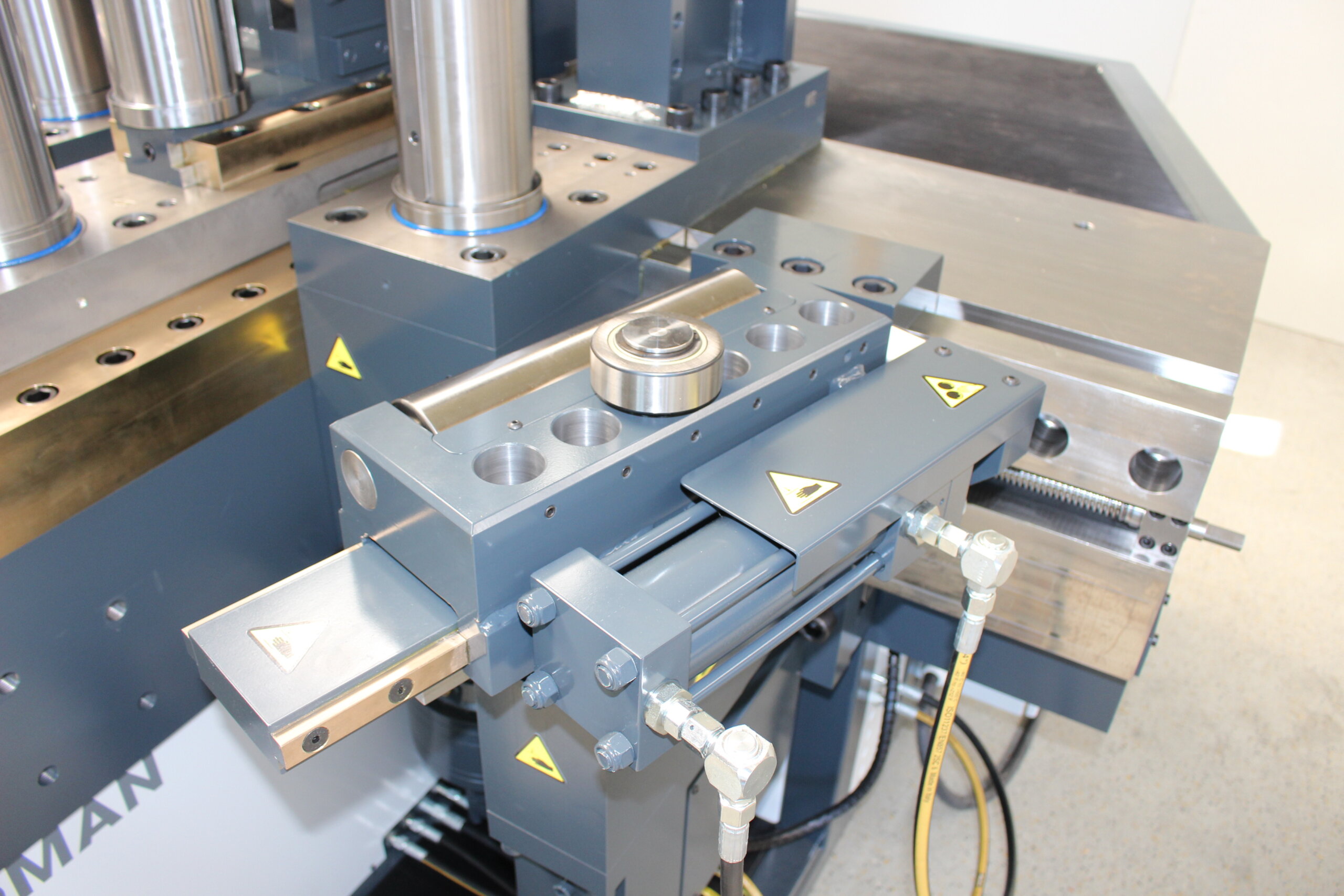

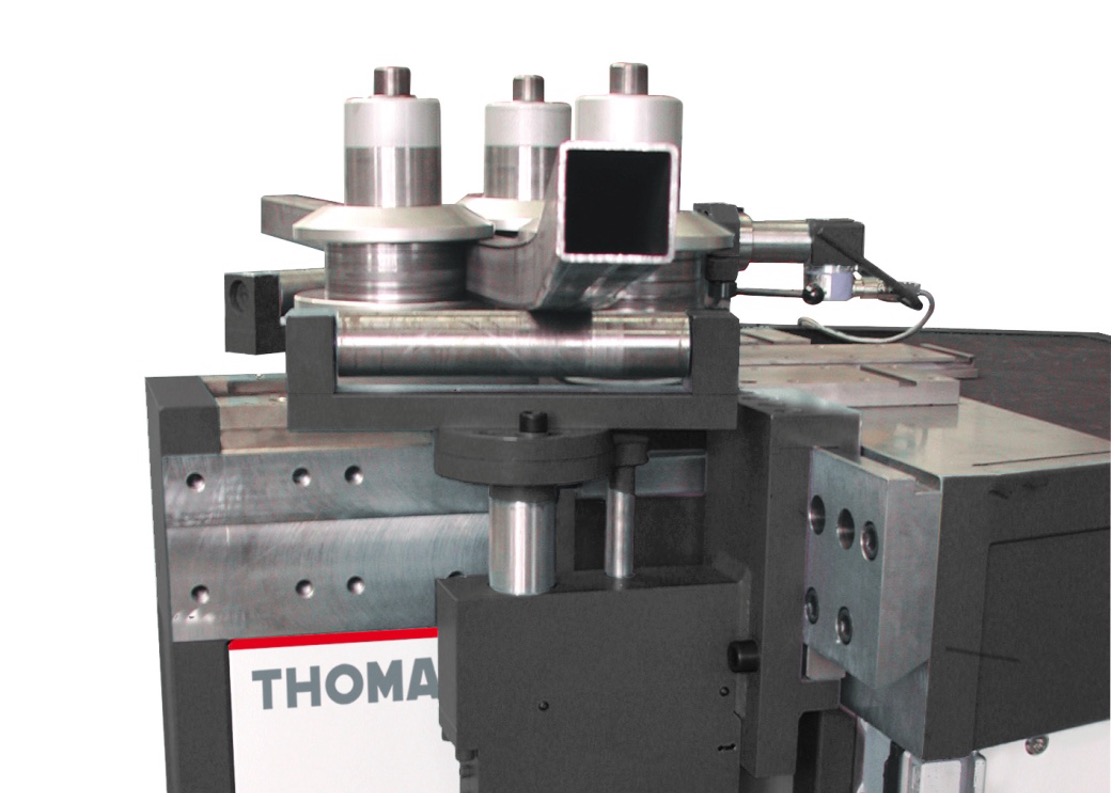

Im Karosseriebau sowie im Kabinenbau werden oft dreidimensional gebogene Profile benötigt. Profilbiegemaschinen Type RB sind auch dieser Anforderung gewachsen. Ausgestattet mit zwei vertikal arbeitenden CNC-Stützrollen können Vierkantrohre oder Sonderprofile auch dreidimensional gekrümmt werden.

Fragen Sie uns an. Gerne überprüfen wir die Umsetzbarkeit  kundenspezifischer Anforderungen in unserem Technikum.


• Hydraulisch CNC gesteuerte positionierbar
• Ermöglicht die Fertigung von 3D-Konturen
• Zum Unterstützen von Profilen

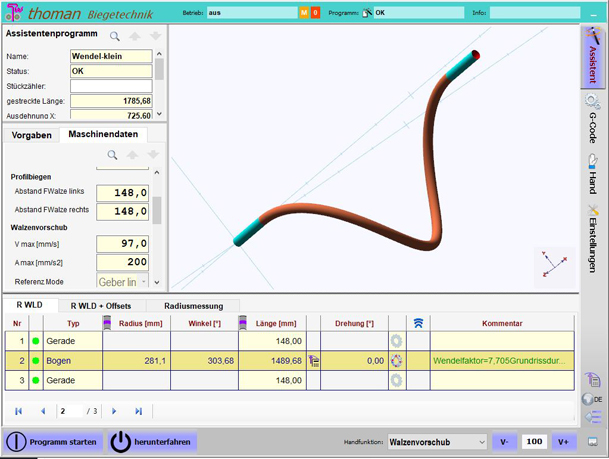

Mit dem 3-D und Wendelmonitor fertigen Sie Handläufe für Spindeltreppen rationell und präzise.

Durch anheben des gebogen Rohrabschnittes entsteht  einen Drehung des Rohres welche elektronisch erfasst und ausgewertet wird.

Über eine optische Anzeige (Balkengrafik) erhält der Bediener eine sofortige Rückmeldung ob die Drehung des Rohres und somit die Steigung des Spindelhandlaufs der Vorgabe entspricht oder die Einstellung korrigiert werden muss.

Des Weiteren können mit dem System 3D-Konturen mit Rohrdrehung gebogen werden. Sollwert und Istwert der Rohrdrehung werden  am Bedienterminal angezeigt.

Abweichungen vom Sollwert werden umgehend erkannt bzw. können unmittelbar korrigiert werden.

Die Fertigung  von Wärmetauschern ist mit einer Profilbiegemaschine Type RB problemlos möglich.

Profilbiegemaschinen Typ RB können  mit mechanischen, hydraulischen oder CNC gesteuerten Spiralbiegeeinrichtungen ausgestattet werden

Um bei Hohlkammerprofilen eine zu große Deformation zu verhindern, kann es in Abhängigkeit von Profilgeometrie und Biegeradius erforderlich sein, dass die Hohlkammer während des Biegevorgangs von innen gestützt werden muss.

In der Praxis werden hierzu oft die Hohlkammern mit Sand, Füllstreifen aus Kunststoff oder niedrigschmelzenden Metalllegierungen gefüllt.  Dies ist mit hohem Aufwand und Kosten verbunden.

Bei Verwendung einer Dornbiegeeinrichtung wird das Profil auf einen Dorn aufgeschoben. Der Dorn stützt das Profil von innen und verhindert eine zu starke Deformation der Hohlkammer.  Das aufwändige Füllen der Profile entfällt, der Biegeprozess wird vereinfacht und es wird eine deutlich höhere Produktivität erzielt.

Thoman bietet Dornbiegevorrichtungen sowohl in passiver als auch in aktiver Ausführung mit Servo-Boost-System.

• Zum Biegen von Hohlkammerprofilen
• Garantiert minimale Deformation des Profilquerschnitts
• Der Vorschub des Profils erfolgt durch den Walzenantrieb

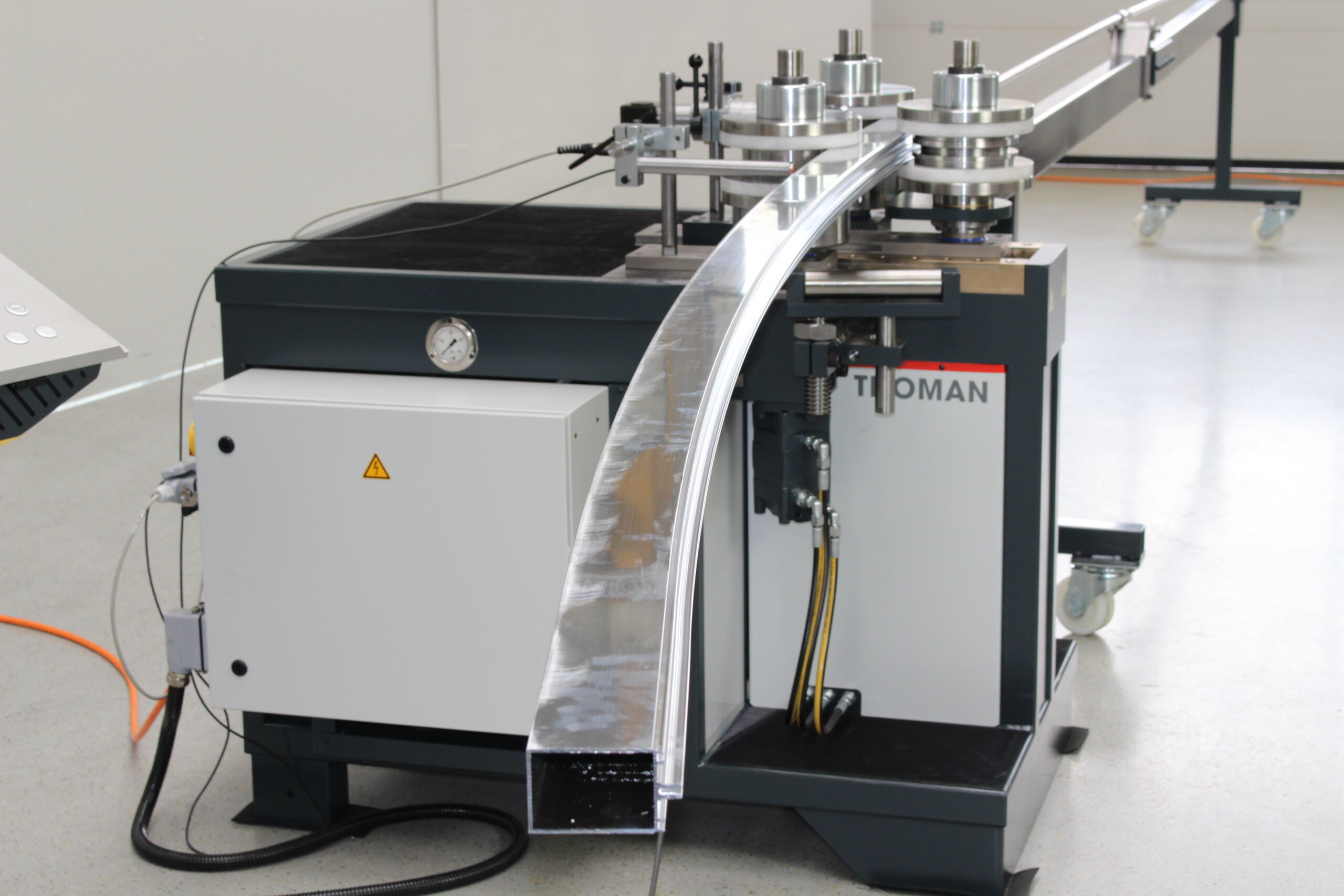

Beim 3-Rollen-Walzbiegen mit Dorn stabilisiert ein Dorn das Profil von innen. Durch die Reibung am Dorn entsteht eine dem Vorschub entgegengesetzte Kraft welche dazu führen kann dass das Profil nicht gefördert wird oder die Walzrollen durchrutschen.

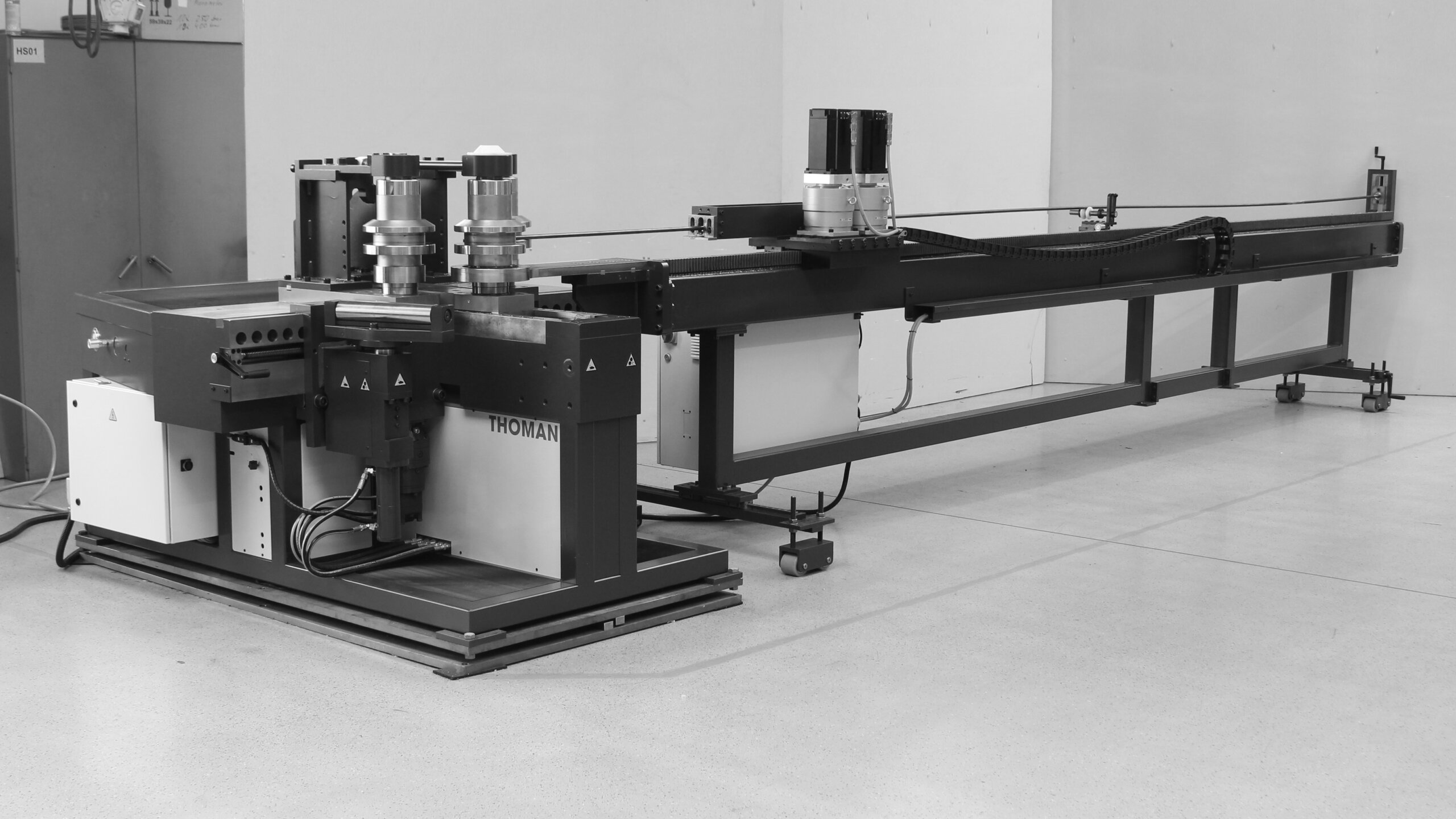

Mit der Dornbiegeeinrichtung mit aktivem Boost-System wird das Profil zusätzlich zum Walzenantrieb geschoben. Ein Durchrutschen der Walzrollen wird verhindert und es können sehr kleinen Biegeradien bei minimaler Profildeformation erzielt werden.

• Zum Biegen von Hohlkammerprofilen
• Garantiert minimale Deformation des Profilquerschnitts
• Ermöglicht kleinste Biegeradien durch aktives Boost-System
• Boost-Achse servoelektrisch geregelt,
• Schiebekraft 50 kN

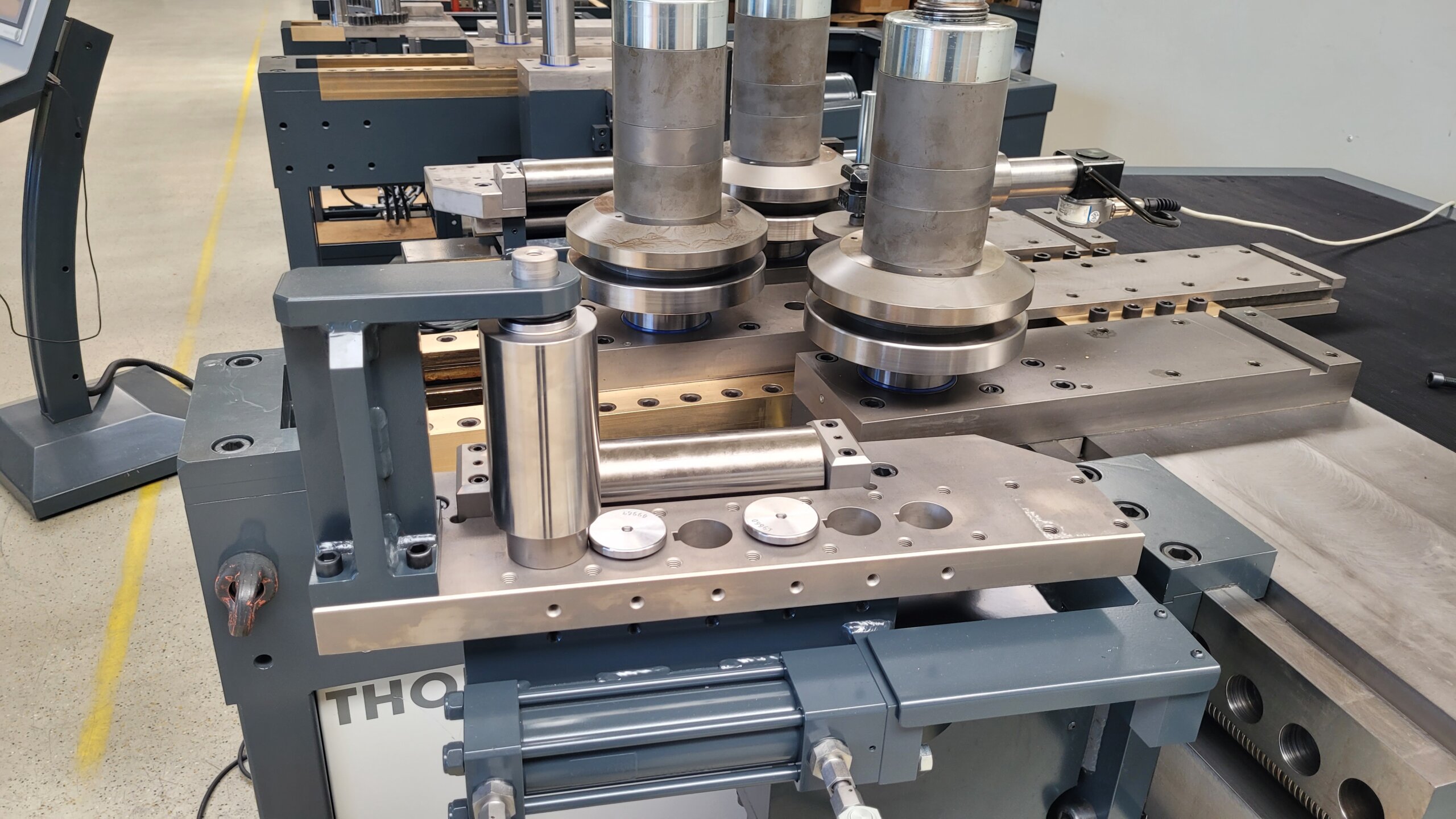

Profilbiegemaschinen Typ RB bieten einzigartige Möglichkeiten und vielfältige Optionen für unterschiedlichste Anwendungen.

• Vierte Rolle
• Zugeinrichtung für H-Profile
• Abstützungen der Wellen
• Wendelbiegeeinrichtung für Rundrohre oder Flachprofile
• Stütz- und Führungsrollen als Doppelrolle
• Dornbiegeeinrichtung passive oder mit Boost-System
• und vieles mehr
• …

• Zum Biegen von Hohlkammerprofilen
• Garantiert minimale Deformation des Profilquerschnitts
• Der Vorschub des Profils erfolgt durch den Walzenantrieb
