CNC-Steuerungen für Rohrbiegemaschinen
CNCS-Steuerterminal
Die Programmerstellung und Programmverwaltung erfolgt am fahrbaren Bedienterminal. Das Bedienterminal beherbergt einen leistungsfähigen Industrie PC sowie den 15“ Touch Screen. Als Betriebssystem kommt Windows 10/11 IoT Enterprise zum Einsatz. Die Maschinensteuerung kann problemlos in vorhandene Netzwerke eingebunden werden. Das Terminal verfügt über eine Ablage (A3) für Zeichnungen oder technische Dokumente. Auftragsbezogene Dokumente sind so stets im Blickfeld des Bedieners.
Als Steuerungshardware (PC, PLC) kommen ausschließlich hochwertige Komponenten aus dem Hause B & R zum Einsatz. Langjährige Produktlaufzeiten, hervorragende Qualität, geringe Störanfälligkeit und hervorragender Service sind garantiert.
3D-Assistent für CNC gesteuerte Rohrbiegemaschinen

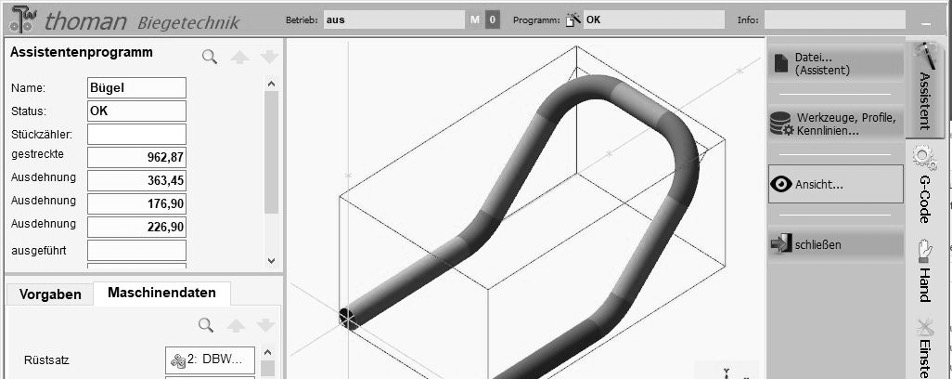

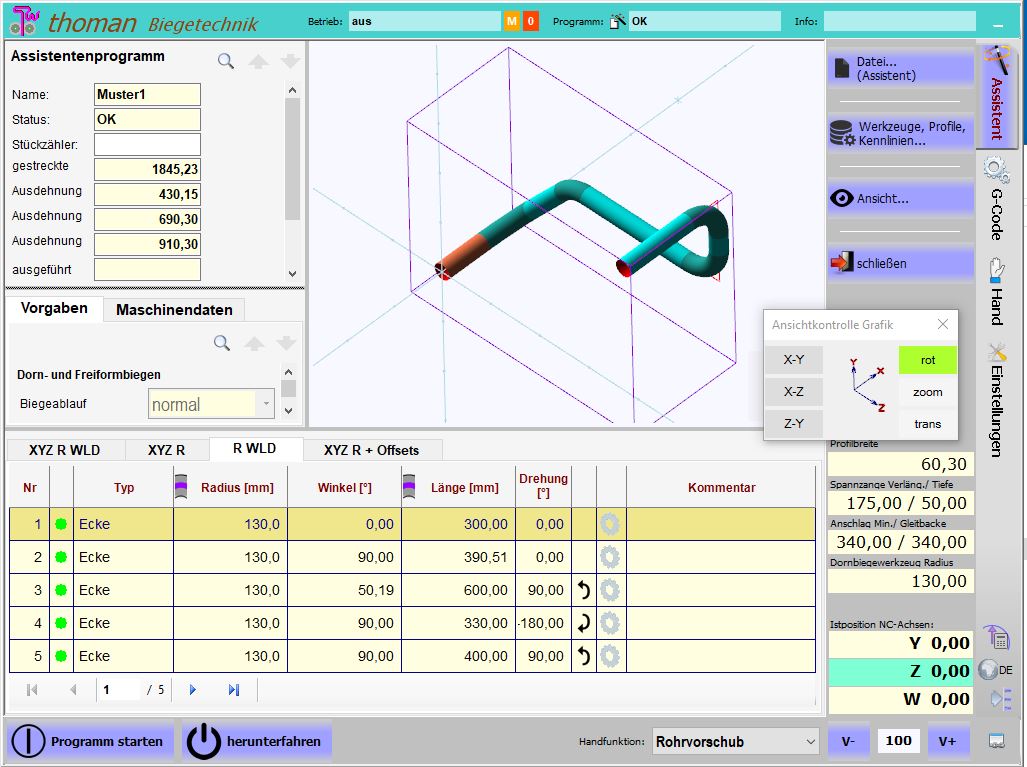

Ein wesentlicher Bestandteil der Steuerungssoftware für Rohrbiegemaschinen ist der 3D-Assistent. Der 3D-Assistent von Thoman ermöglicht eine besonders einfache und komfortable Eingabe der Biegekontur.
Das NC-Steuerprogramm (G-Code) wird automatisch erstellt. Werkzeuge, Rüstsätze und Rohre verwalten Sie in einer Datenbank.
Mit dem Softwarepaket für CNCS-SIMUL erstellen Sie die Rohrverläufe am externen PC. Biegekonturen und Biegeprogramm können in der Arbeitsvorbereitung erstellt und auf einem Netzlaufwerk gespeichert werden und vom Maschinenbediener geladen werden. Programmier- und Stillstandzeiten an der Maschine können reduziert werden.
| Programmerstellung und Verwaltung | S/O | |
|---|---|---|
| ✓ | Erstellen der 3D- Isomtrie durch mit Schnittpunktkoordinaten X,Y,Z | S |
| ✓ | Erstellen der 3D- Isomtrie durch mit Radius , Länge und Winkel | S |
| ✓ | Korrektur von Biegeprogrammen auf durch Eingabe von Offsetwerten | S |
| ✓ | Technologieparameter für jedes Konturelement | S |
| ✓ | Import von DXF / Step / Iges (optional) | O |
| ✓ | 3D-Darstellung der Biegekontur am Bildschirm | S |
| ✓ | Drehen, Zoomen, Rotieren der Biegekontur | S |
| ✓ | Bedienoberfläche / Multilingual / Deutsch – Englisch – Landessprache umschaltbar | S |
| ✓ | Datenbank für Programme, Werkzeuge, Profile und Biegekennlinien | S |
| ✓ | Verknüpfen beliebiger Dokumente mit Programmen, Werkzeugen oder Profilen | S |
| ✓ | Mehrstufige Rechteverwaltung | S |
| Funktionen | S/O | |
| ✓ | Automatische Generierung des Maschinenprogramms (G-Code) | S |
| ✓ | Berechnung der Zuschnittlänge | S |
| ✓ | Rotationszugbiegen | S |
| ✓ | Freiformbiegen und Wendelbiegen | O |
| ✓ | Kompressionsbiegen | O |
| ✓ | Zielgenaues Biegen mit Vorausberechnung der Rückfederung und Rohrlängen | S |
| ✓ | Vorausberechnung der Zuschnittlänge | S |
| ✓ | Automatisches Erstellen des Biegeprogramms (G-Code) | S |
| ✓ | Bearbeiten des G-Codes im G-Code Editor | S |
| ✓ | Remote Support via Team Viewer | O |
| ✓ | Netzwerkeinbindung | O |
