Rohrbiegen auf höchstem Niveau – halbautomatisch oder vollautomatisch.

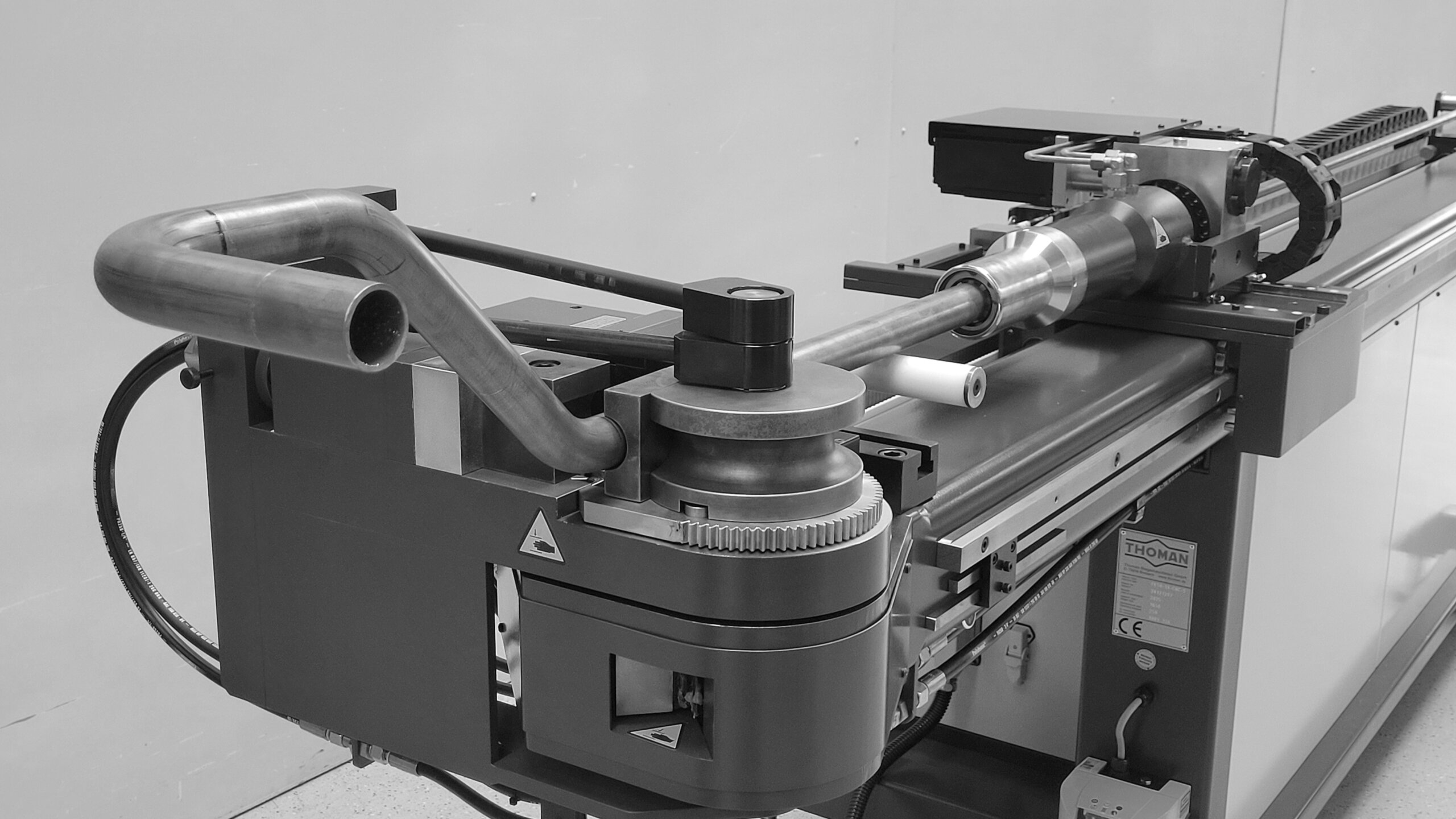

Rohrbiegemaschinen Typ FK

Halbautomatische Rohrbiegemaschinen NC-gesteuert

Halbautomatische Rohrbiegemaschinen werden in der Einzelteilfertigung und Serienfertigung, in der Werkstatt und der Produktion eingesetzt. Bei halbautomatischen Dornbiegemaschinen Type FK erfolgt der Biegezyklus automatisch und programmgesteuert. Rohrvorschub und Rohrdrehung erfolgen manuell.

Alle halbautomatischen Dornbiegemaschinen der Baureihe FK können mit einem Längen- und Winkelanschlagsystem für Rohreinzug und Rohrdrehung ausgestattet werden. Wahlweise mit Backenfutter, hydraulischem Spannzangenfutter und digitaler Positionsanzeige und Positionsüberwachung.

Zur Bedienung, Programmerstellung und Programmverwaltung kann zwischen dem Steuerterminal mit Panel-PC und 15“ Touch Display und dem Power_Panel T50 gewählt werden.

FK50-NCS

Halbautomatische Rohrbiegemaschinen für Rohre von 5-50mm

Mehr erfahren

FK60-NCS

Halbautomatische Rohrbiegemaschinen für Rohre von 5-60mm.

Mehr erfahren

Gut zu wissen:

Der hydraulische Biegeantrieb ermöglicht eine extrem kompakte Bauweise. Der freistehende und exponiert angebrachte Biegekopf kann, im Vergleich zu elektrisch angetriebenen Maschinen, deutlich kompakter gestaltet werden. Biegeteile können in einem weiten Bereich unter, teils hinter das Biegewerkzeug schwenken ohne dass eine Kollision mit dem Biegekopf oder Maschinengestell erfolgt. Es wird eine deutliche höhere Biegefreiheit erreicht.

Kennzeichen:

Teilautomatischer Biegeablauf
Rohrvorschub und Rohrdrehung manuell
Hohe Positioniergenauigkeit durch Eilgang-Schleichang-Stopp
Biegearm und Spannfunktionen hydraulisch
Dornrückzug hydraulisch (vorzeitig programmierbar)

Optionen:

Mitfahrende Unterstützung für Dornstange
Laufwagen mit Backenfutter
Laufwagen mit hydraulischem Schnellspannfutter
Digitales Positioniersystem für Rohreinzug und Rohrdrehung
Mitlaufenden Gleitschiene
Automatischen Dornschmierung

Touch-Panel oder Panel-PC

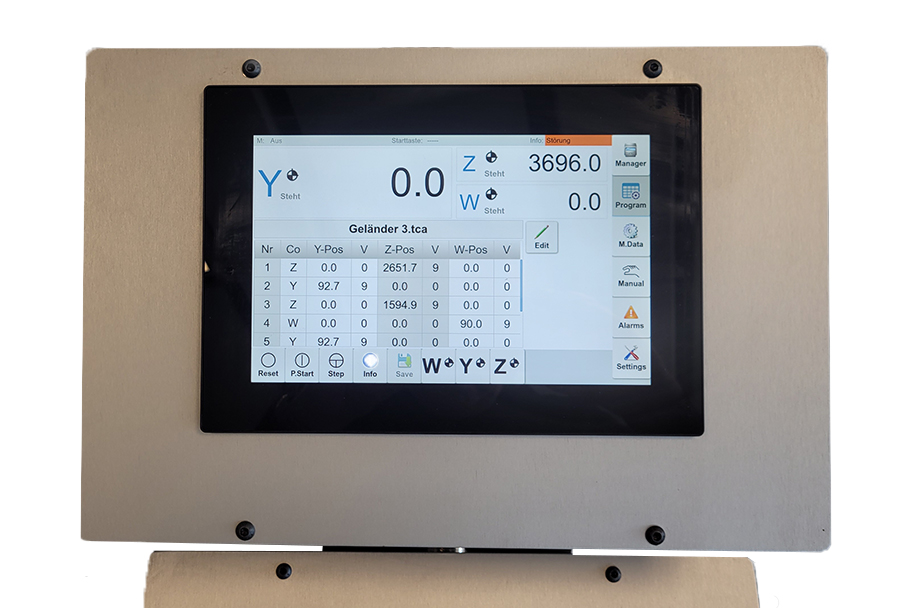

Bedienterminal mit Power-Panel oder Panel-PC

Bei halbautomatischen Rohrbiegemaschinen können mit 10.1“ Touch-Panel oder alternativ 15“ Panel-PC ausgestattet werden.

Mit Panel-PC kann und 3D-Rohrsoftware können Biegekonturen direkt an der Maschine erstellt werden.

Power-Panel Panel-PC 3D-Rohrsoftware

Vollautomatische Rohrbiegemaschinen CNC-gesteuert

CNC gesteuerte Rohrbiegemaschinen der Baureihe FK biegen Rohre mit höchster Produktivität, Dynamik und Präzision.
Die leistungsfähige CNC Steuerung mit 15“ Touch-Screen ist in ein fahrbares Bedienpult integriert. Biegeprogramme können direkt an der Maschine erstellt, bearbeitet und verwaltet werden. Hardware und Software sind auf dem neuesten Stand der Technik und lassen keine Wünsche offen.
Vollautomatische CNC gesteuerte Rohrbiegemaschinen sind erste Wahl wenn höchste Präzision und Produktivität gefordert ist.

FK50-CNC

Vollautomatische Rohrbiegemaschinen für Rohre von 5-50mm

Mehr erfahren

FK60-CNS

Vollautomatischen Rohrbiegemaschinen für Rohre von 5-61mm.

Mehr erfahren

FK60-CNC-B1000

Vollautomatischen Rohrbiegemaschine für Rohre von 5-61mm mit extra starker Vorschubeinheit für Push-Biegen und Freiformbiegen.

Mehr erfahren

Gut zu wissen:

Rohrvorschub sowie Rohrdrehung erfolgen servoelektrisch geregelt. Der Biegeantrieb ist hydraulisch geregelt. Nebenfunktionen wie z.B. Spannfunktionen oder Dornrückzug erfolgen hydraulisch gesteuert.

Das hybride Konzept vereint die Vorteile elektrischer und hydraulischer Antriebstechnik.

Hohe Präzision und Dynamik von Rohrvorschub und Rohrdrehung in Kombination mit einem kompakten, starken und präzisen Biegeantrieb.

Im Vergleich zu vollelektrischen Maschinen profitieren Sie von geringeren Anschaffung- und Wartungskosten.
