Profilbiegemaschinen Typ RB
Profilbiegemaschinen Typ RB
Profilbiegemaschinen Typ RB überzeugen durch höchste Flexibilität und Biegeleistung. Das einzigartige Maschinenkonzept ermöglicht es den Abstand der seitlichen Walzrollen variabel einzustellen. Eine optimale Anpassung der Profilbiegemaschine an das zu biegende Profil wird ermöglicht. Zu hohe Presskräfte auf das Profil werden vermieden. Es wird die bestmögliche Bogenqualität bei minimaler Deformation der Profile erreicht.
Das einzigartige Maschinenkonzept in Kombination mit modernster CNC Steuerungstechnik machen Profilbiegemaschinen Typ RB zur ersten Wahl wenn maximale Flexibilität, Leistung, Präzision und beste Biegequalität gefordert sind.
Zu den Modellen
Gut zu wissen:
Bei allen Profilbiegemaschinen Type RB ist die Biegerichtung von der Maschine weg. Hierdurch wird eine erhöhte Sicherheit und Bedienerfreundlichkeit erzielt. Eine Kollision des Biegeteils mit der Maschine oder den Wellenabstützungen ist nicht möglich.
Kennzeichen:
- Höchste Vielseitigkeit und beste Biegequalität durch einstellbaren Achsabstand
- Höchste Produktivität und Biegeleistung durch drehmomentstarke
- Direktantriebe
- Höchste Präzision durch modernste CNC-Steuerungstechnik
Optionen:
- Vollautomatische Messung und Korrektur des Biegeradius
- Vierte Rolle, Zugrolle oder Kalibrierrollen
- Walzbiegen mit Dorn passiv oder aktiv mit Boost–System
- Wendelbiegen und Spiralbiegen
- 3D-Biegen von Profilen mit gesteuerter Z-Achse
- 3D-Biegen von Rohren mit gesteuerter Drehachse
- …
Erfolg ist steuerbar
Die innovative CNC-S Steuerungssoftware für Profilbiegemaschinen bietet einzigartige Funktionen und lässt, bei Einzelteil oder Serienfertigung, keine Wünsche offen.
Übersicht

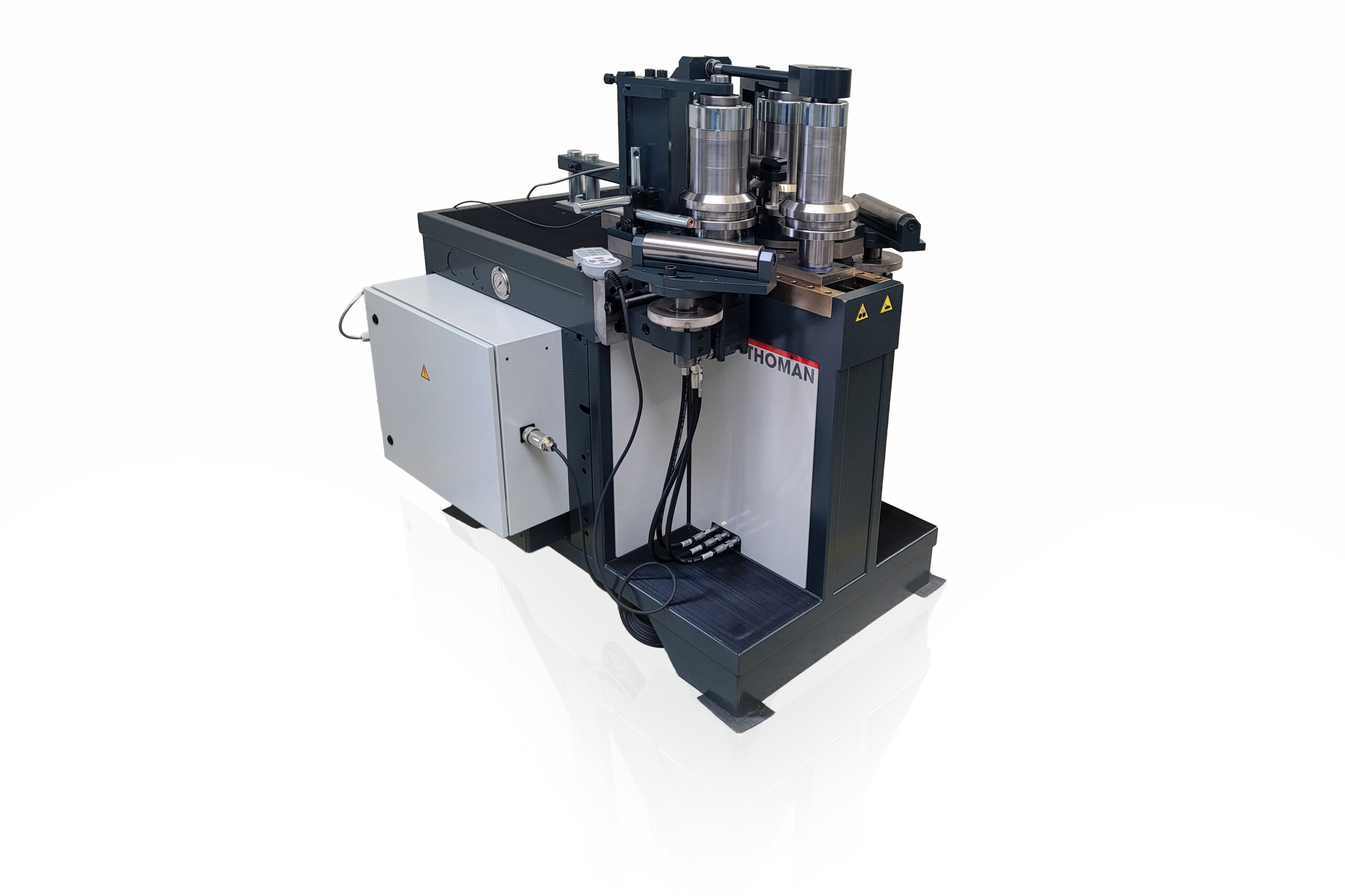

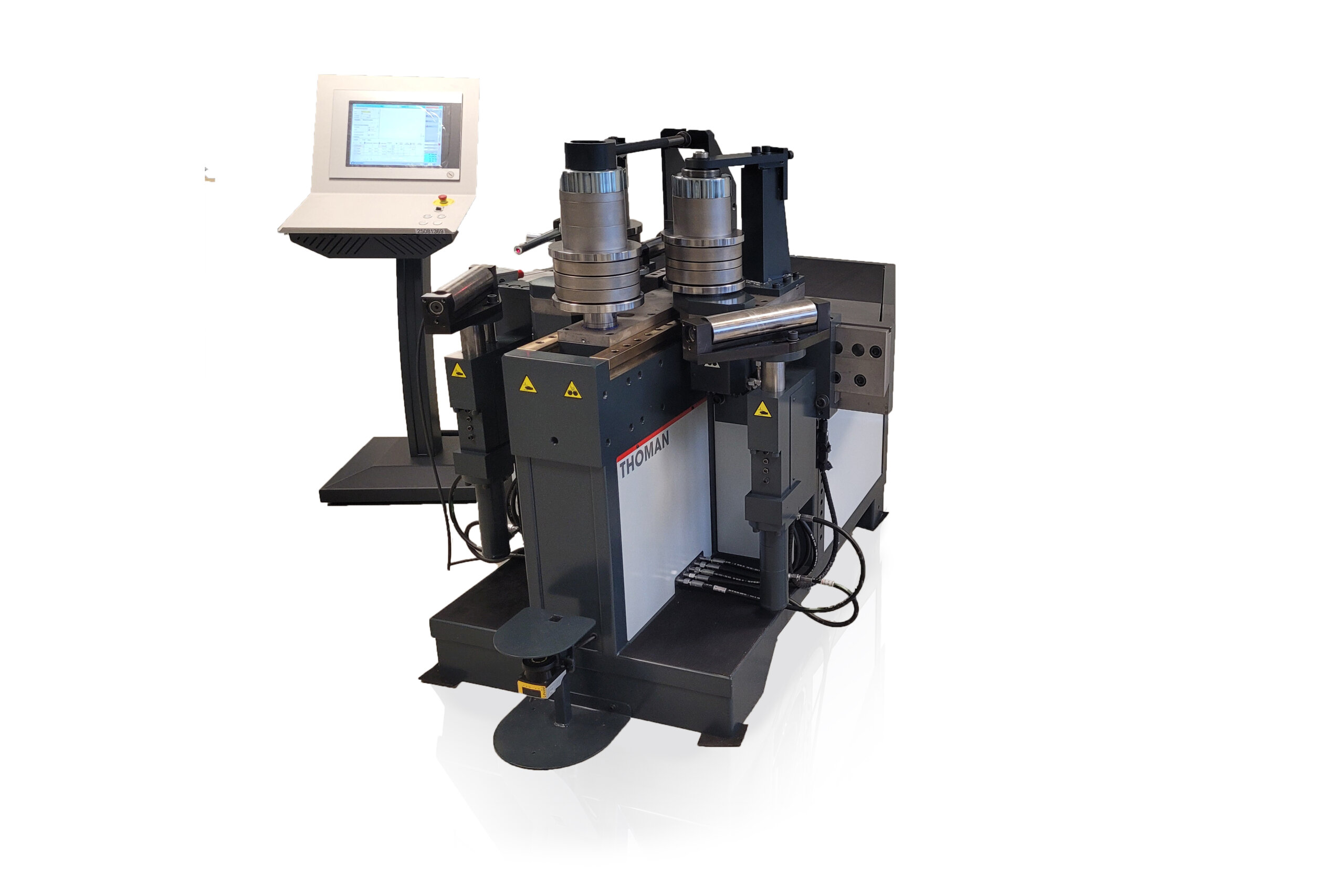

| RB3L | RB3L-A200 | RB3 | RB3-A200 | RB4 | RB6 | |
|---|---|---|---|---|---|---|
| Biegeleistung | 5,5kW | 5,5kW | 7,5kW | 7,5kW | 15kW | 22kW |
| X-ACHSE | ||||||
| Presskraft | 120 KN | 120 KN | 250 KN | 250 KN | 380 KN | 70 KN |
| Hub | 200mm | 200mm | 250mm | 250mm | 400mm | 450mm |
| Antrieb X-Achse | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt |
| Positioniergenauigkeit | 0,01mm | 0,01mm | 0,01mm | 0,01mm | 0,01mm | 0,01mm |
| Y-ACHSE | ||||||
| Drehzahl | 0-16 U/min | 0-16 U/min | 0-16 U/min | 0-16 U/min | 0-16 U/min | 0-8 U/min |
| Länge der Wellen | 200mm | 250mm | 200mm (optional 300mm) | 250mm | 300mm | 500mm |
| Wellendurchmesser | 65mm | 65/105mm | 65mm | 65/105mm | 85mm | 125mm |
| Nenndrehmoment der Wellen (100%ED) | 3×900Nm | 3×900Nm | 3×1600Nm | 3×1600Nm | 3×3000Nm | 3×6000Nm |
| Antrieb Y-Achse | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt | hydraulisch geregelt |
| Abstand der seitlichen Walzen einstellbar | 334-600mm | 200-466mm | 384-960mm | 200-920mm | 436-1120mm | 630-1230mm |
| ALLGEMEIN | ||||||
| Gewicht | 800kg | 800kg | 1400kg | 1400kg | 3500kg | 5500kg |
| Länge / Breite / Höhe | 1390 / 1140 / 1220mm | 1390 / 1140 / 1220mm | 1530 / 1300 / 1280mm | 1530 / 1300 / 1280mm | 2300 / 1700 / 1550mm | 2300 / 2100 / 1600mm |
| El. Anschluss | CEE 32 A 3L + PE + N / 400-480 V / 50-60Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60Hz |
CEE 32 A 3L + PE + N / 400-480 V / 50-60Hz |

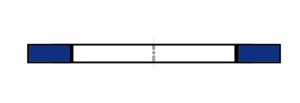

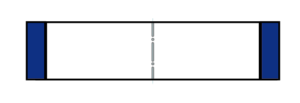

| Kontur | RB3-L | RB3 | RB4 | RB6 |
|---|---|---|---|---|
 |
80×15 | 120×15 | 120×30 | 160×30 |
 |
160×15 | 160×20 | 260×20 | 260×40 |
 |
60x60x5 | 80x80x6 | 100x100x8 | 120x120x10 |
 |

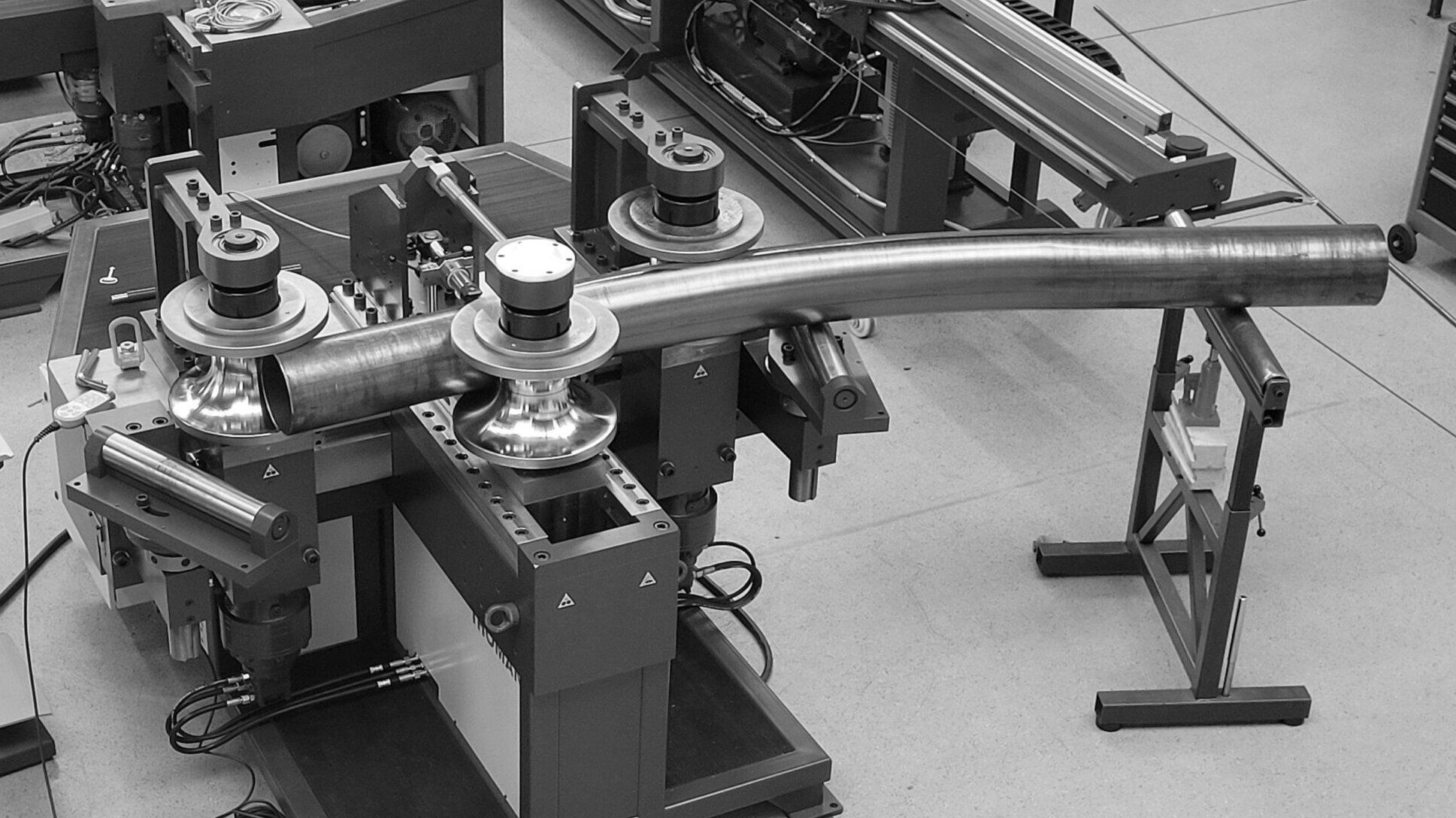

76,1×2,6 | 114,3×3,2 | 139,7×6,3 | 219×6,3 |
Die Tabelle stellt nur einen kurzen Auszug möglicher Profile und Abmessungen dar. Andere Profilformen, Abmessungen oder Sonderprofile sind jederzeit möglich. Die Angaben gelten für Stahl mit einer max. Zugfestigkeit Rm = 400 N/mm². Für Profile aus Aluminium, Edelstahl oder hochfesten Werkstoffen gelten abweichende Kennwerte.
Branchen und Anwendungen
Fördertechnik
- Transportanlagen
- Rollenbahnen
- Hängebahnen
Fassade, Tür und Fenster
- Fassadenbau
- Fenster- und Türproduktion
- Drehtüren
- …
Anlagenbau, Maschinenbau
- Maschinenkomponenten Führungsprofile
- Rohrleitungen
- Maschinengestelle
- Wärmetauscher
- Hydraulikverrohrung
- RohrleistungenKühl- und Wärmesysteme
- …
Metallbau
- Geländer
- Treppenhandläufe
- Betriebseinrichtungen
- Spielgeräte
- …
Nutzfahrzeuge, Bus und Bahn
- Karosseriebau für Bus und Bahn
- Kabinenbau für Nutzfahrzeuge
- Übergangssysteme für Schienenfahrzeuge
- Fenster und Türfertigung
- …
Überdachungen
- Schwimmhallen
- Gewächshäuser
- Folientunnen
- Wintergärten
