Steuerungen für halbautomatische Rohrbiegemaschinen

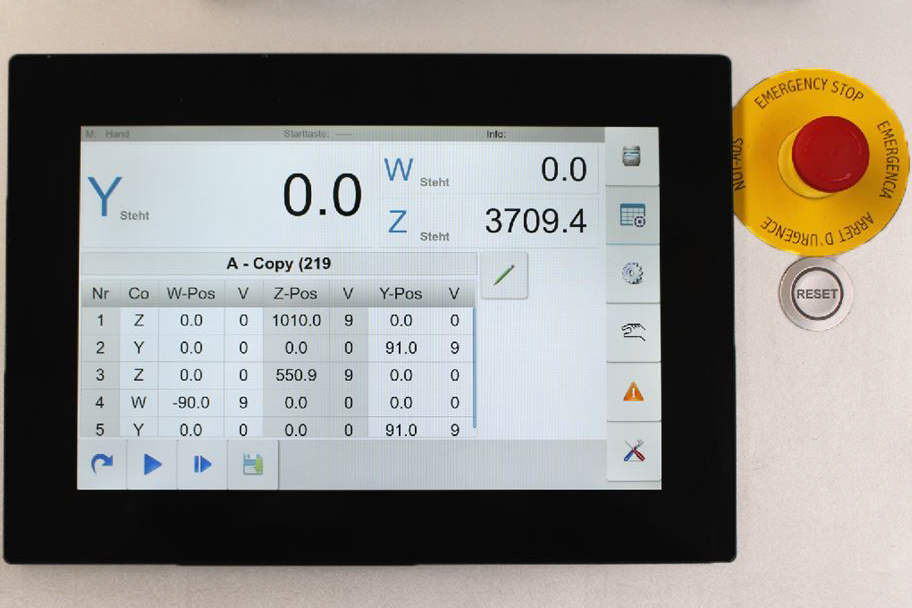

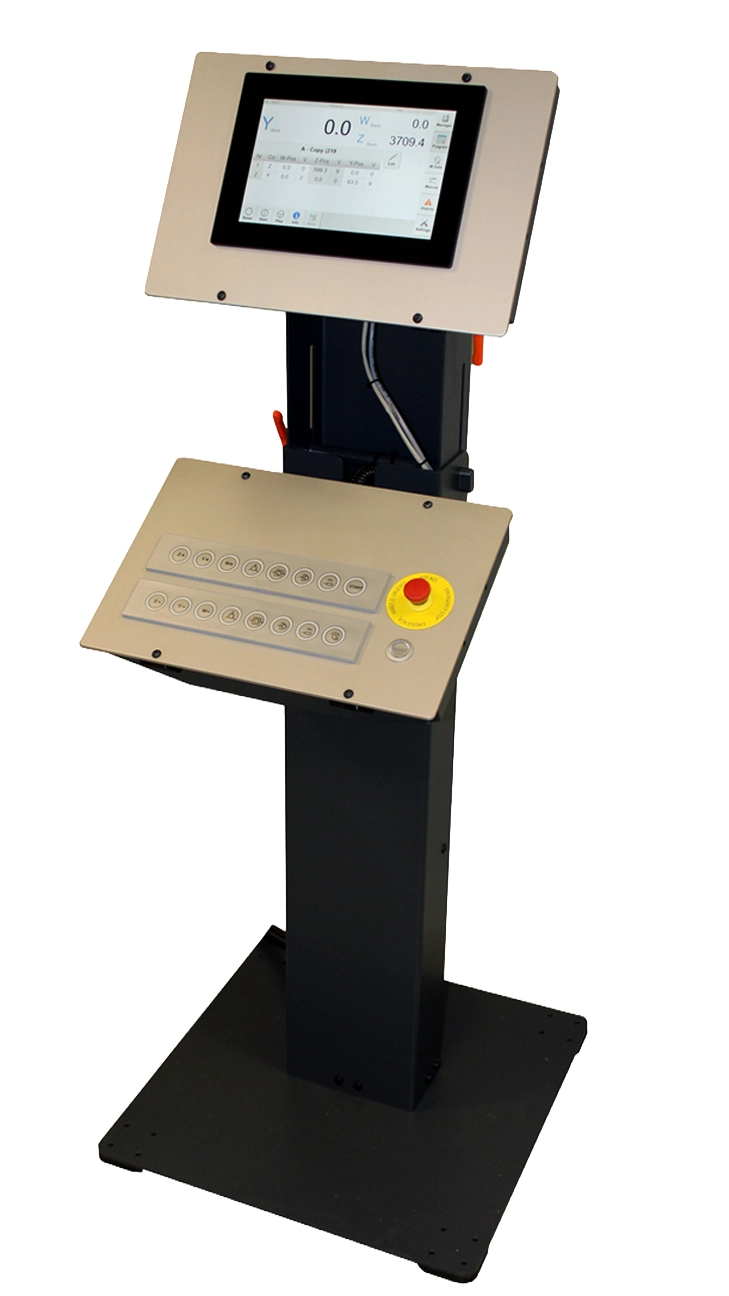

Steuerterminal – NCS
Mit dem Power-Panel-T50 erstellen und verwalten Sie Biegeprogramme direkt an der Maschine. Die Steuerung besticht durch ein großes 10,1“ Farb-Touch-Display, eine übersichtliche Oberfläche und intuitive Bedienkonzept.
Biegeprogramm können am Terminal durch Eingabe der Biegewinkel, Anschlaglänge und Rohrdrehung eingegeben werden.
Mit dem Thoman 3D-Assitent erstellen Sie Ihre Rohrgeometrie am externen PC und übertragen diese online oder via USB auf die Maschinensteuerung
Kennzeichen:
- NC-Steuerterminal mit 10,1″-Touch-Display
- Erstellen von Biegeprogrammen für 1–3 Achsen durch Eingabe der Sollpositionen
- Komfortable und webbasierte Programmoberfläche
- Programmverwaltung: ca. 1000 Programme a 60 Sätze
- Schnittstelle zu Thoman 3A-Assistent (Ethernet; USB)

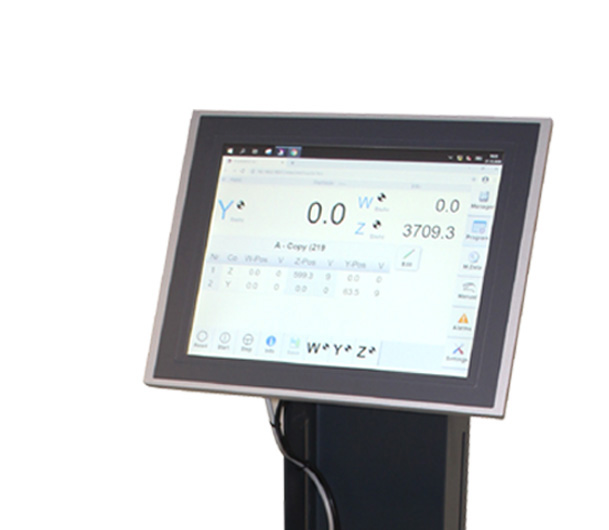

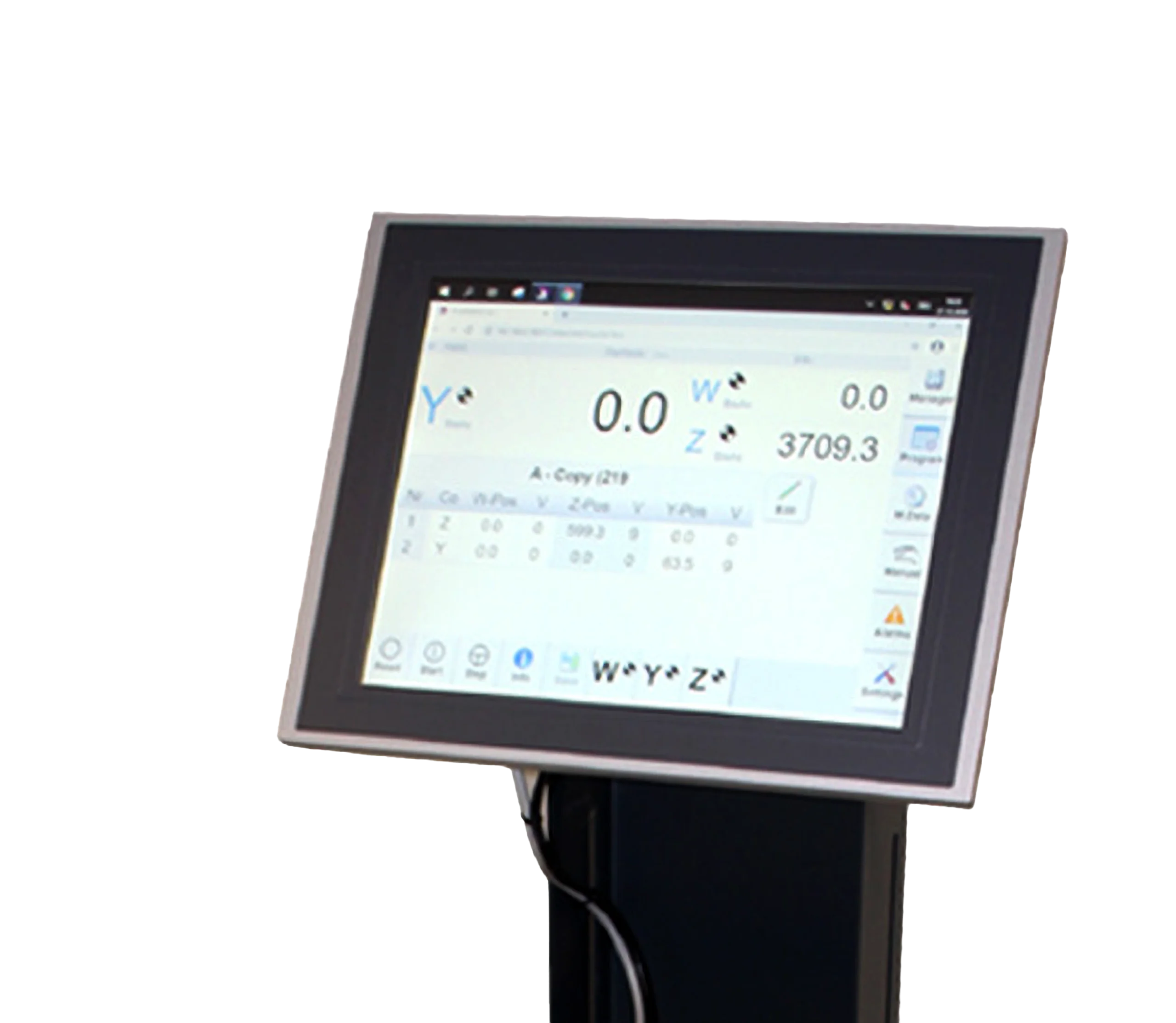

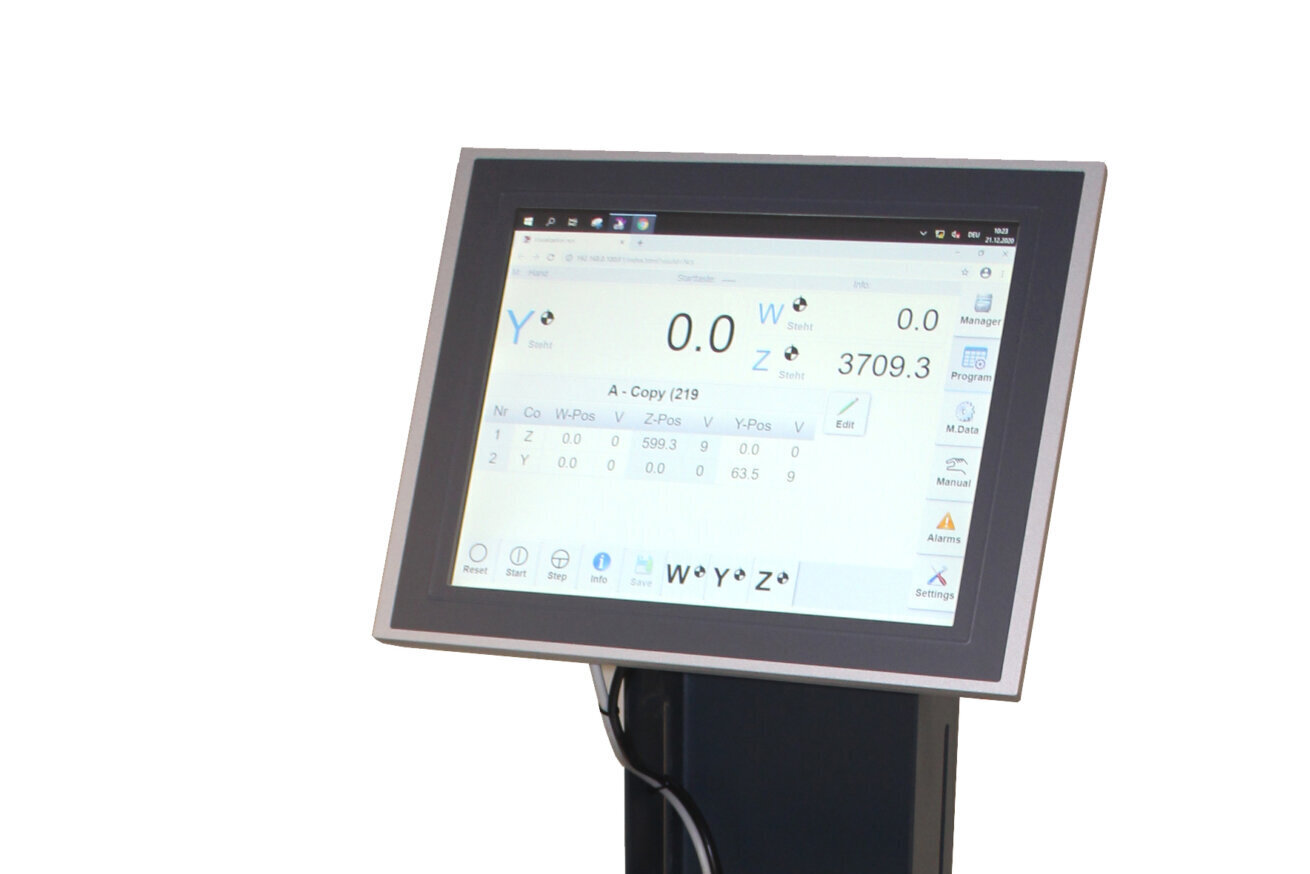

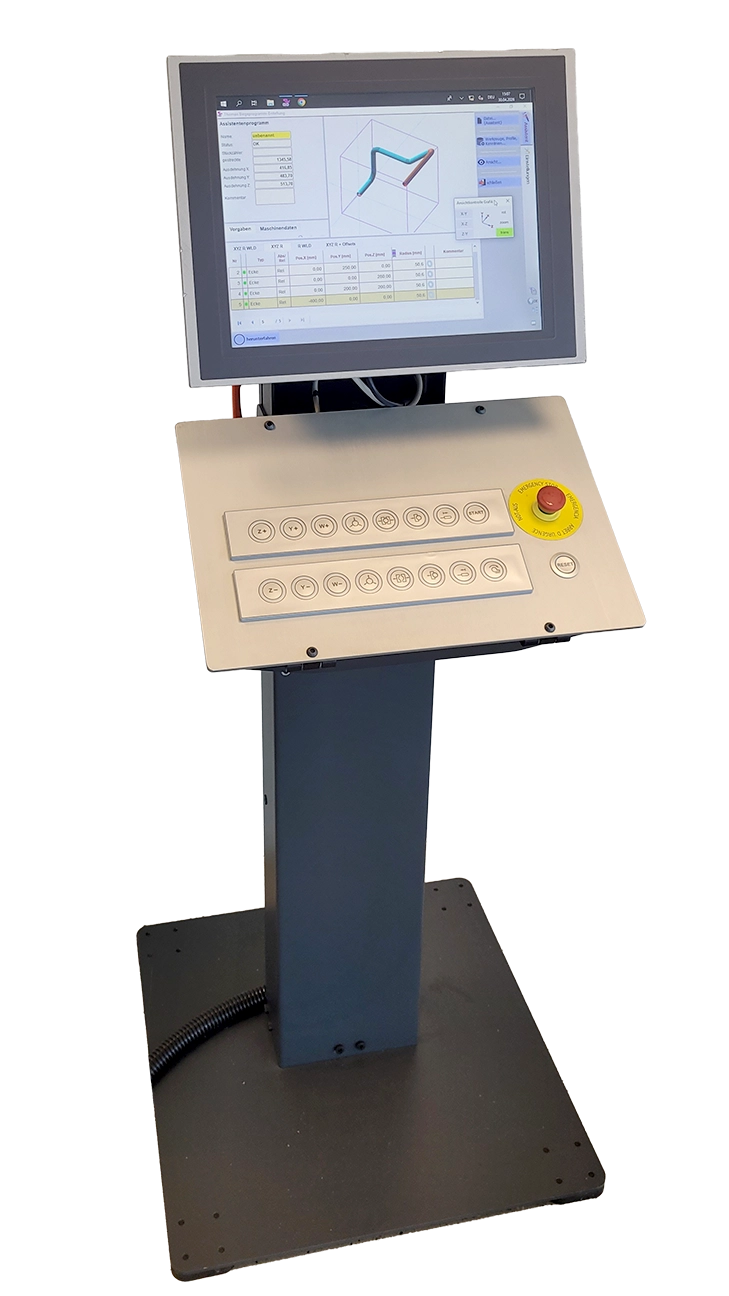

Steuerterminal mit Panel-PC-2200
Das Bedienterminal mit Panel-PC-2200 ermöglicht die Installation des Thoman-3D-Assistenten direkt am Steuerterminal der Maschine.
Die 3D-Biegekontur wird durch Eingabe der Isometriedaten X/Y/Z erstellt und grafisch dargestellt. Das NC-Steuerprogramm für die Biegemaschine wird automatisch erstellt und ist direkt ausführbar. Korrekturen von Biegewinkel oder Längen können direkt im 3D-Assistenten ausgeführt werden.
Ein externes Notebook oder PC ist nicht erforderlich.
Kennzeichen:
- NC-Steuerterminal mit Windows-PC und 15″-Touch-Display
- Erstellen und Verwalten von Biegeprogrammen mit Thoman 3D-Assistent
- Display in Höhe und Neigungswinkel einstellbar
- Remote-Support via Team-Viewer
3D-Rohrbiegesoftware für NC-gesteuerte Rohrbiegemaschinen

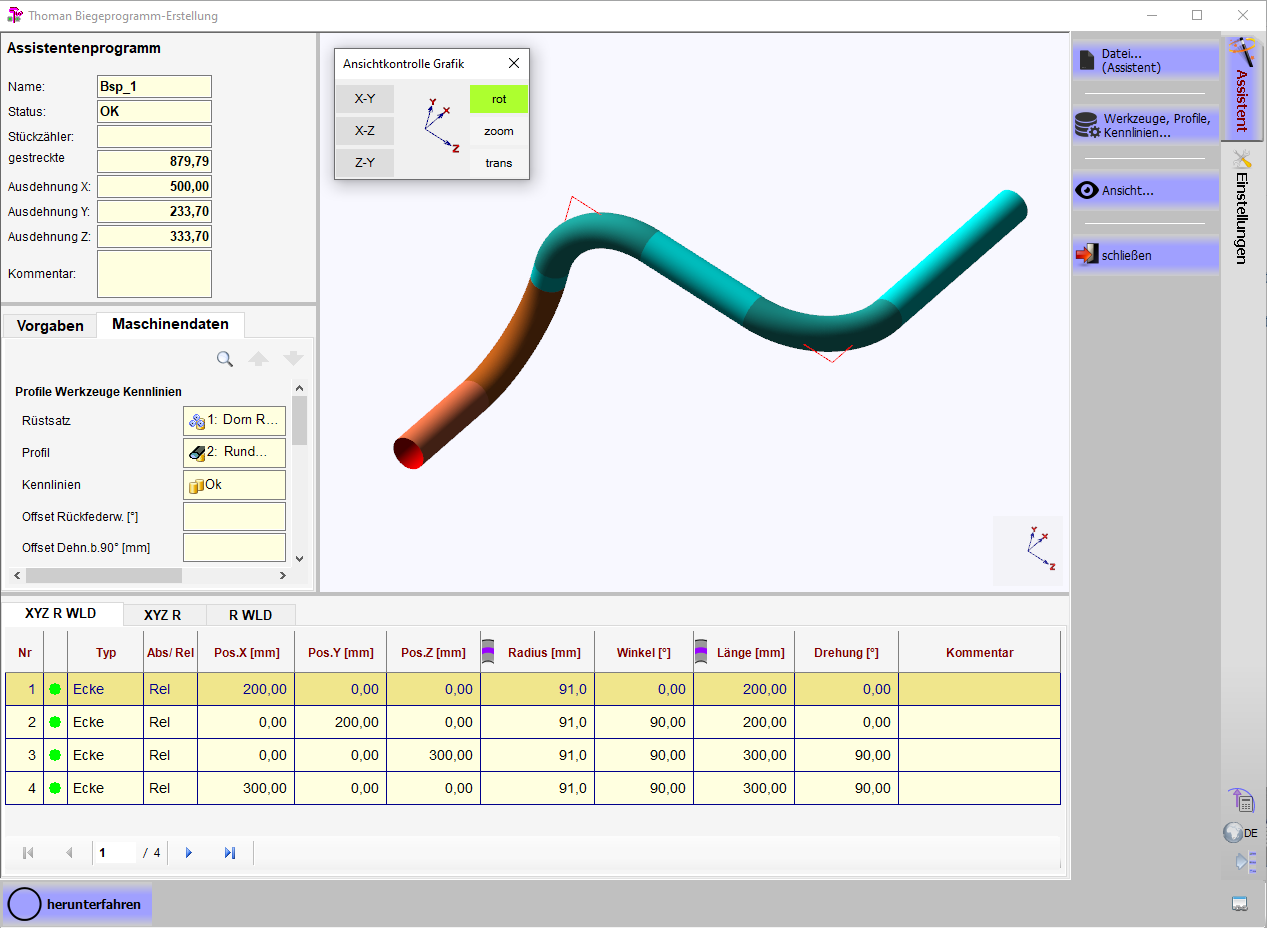

Thoman-3D-Assistent für NC-gesteuerte Rohrbiegemaschinen
Mit dem Thoman 3D-Assistenten erstellen Sie Ihre Rohrgeometrie schnell und komfortabel. Die Software unterstützt die Programmierung von Schnittpunktkoordinaten sowie LWD-Daten. Die Biegekontur wird direkt bei der Eingabe aufgebaut und grafisch angezeigt. Eingabefehler können unmittelbar erkannt und korrigiert werden.
Das NC-Steuerprogramm für die Biegemaschine wird automatisch erstellt und kann online auf die Maschinensteuerung übertragen werden.
Die Software verfügt über eine Schnittstelle für ältere Maschinen mit PP41-Steuerung.
Kennzeichen:
- Benutzerfreundliche Bedienung
- Eingabe und Berechnung von Rohrverläufen durch Eingabe der Schnittpunktkoordinaten oder Länge und Winkel und Drehung
- 3D-Darstellung der Biegekontur
- Drehen, Rotieren, Zoomen sowie 3D-Anzeige oder 2D-Anzeige in XY / XZ / ZY
- Automatische Programmerstellung (G-Code) durch den Assistenten
- Automatische Berechnung von Korrektur- und Überbiegewerten
- Einfache Korrektur durch Verwendung von Offsets, Winkeln und Längen
- Import-Schnittstellen für Iges, Step oder Messmaschinen ( optional)
- Verwalten von Rüstsätzen, Werkzeugen und Rohren in der Datenbank
