High End CNC-Steuerungen für Profilbiegemaschinen
CNCS- Steuerterminal
Die Programmerstellung und Programmverwaltung erfolgt am fahrbaren Bedienterminal. Das Bedienterminal beherbergt einen leistungsfähigen Industrie PC sowie den 15“ Touch Screen. Als Betriebssystem kommt Windows 10/11 IoT Enterprise zum Einsatz. Die Maschinensteuerung kann problemlos in vorhandene Netzwerke eingebunden werden. Das Terminal verfügt über eine Ablage (A3) für Zeichnungen oder technische Dokumente. Auftragsbezogene Dokumente sind so stets im Blickfeld des Bedieners.
Als Steuerungshardware (PC, PLC) kommen ausschließlich hochwertige Komponenten aus dem Hause B&R zum Einsatz. Langjährige Produktlaufzeiten, hervorragende Qualität, geringer Störanfälligkeit und hervorragender Service sind garantiert.
Steuerungssoftware für Profilbiegemaschinen (CNCS)
Die innovative CNC-S Steuerungssoftware für Profilbiegemaschinen bietet einzigartige Funktionen und lässt, bei Einzelteil oder Serienfertigung,
keine Wünsche offen.
Sie biegen Profile mit höchster Qualität, Produktivität, Präzision in nur einem Walzdurchgang oder bei unbekanntem Materialverhalten in mehreren Walzdurchgängen. Die innovative Steuerungssoftware unterstützt Sie perfekt und bietet einzigartige Möglichkeiten.
Es können einfache und komplexe Biegekonturen mit wechselnder Biegerichtung gebogen werden. Perfekte und knickfreie Übergänge der Biegeradien sind gewährleistet.
Mit dem handgeführten und direkt (via Bluetooth) mit der Steuerung verbunden Radiusmessgerät wird das Messung und Korrigieren von Biegeradien zum Kinderspiel. Auf Knopfdruck wird der Radiusmesswert an die Steuerung übergeben, am Bildschirm angezeigt und das Biegeprogramm oder der nächste Walzdurchgang automatisch korrigiert. Das lästige Eintippen von Messwerten an der Steuerung gehört der Vergangenheit an.
Mit dem unserem System R-Control haben wir die Messung des Biegeradius und Korrektur des Biegeprogramms automatisiert. Hierdurch wird auch bei schwankender Materialhärte und in der Serienfertigung eine bisher nicht dagewesenen Produktivität und Präzision erreicht.
| Programmerstellung und Verwaltung | S/O | |
|---|---|---|
| ✓ | Einfaches Erstellen von Biegeprogrammen durch Eingabe von Radius, Länge und Winkel | S |
| ✓ | Import von DXF / Step / Iges (optional) | S |

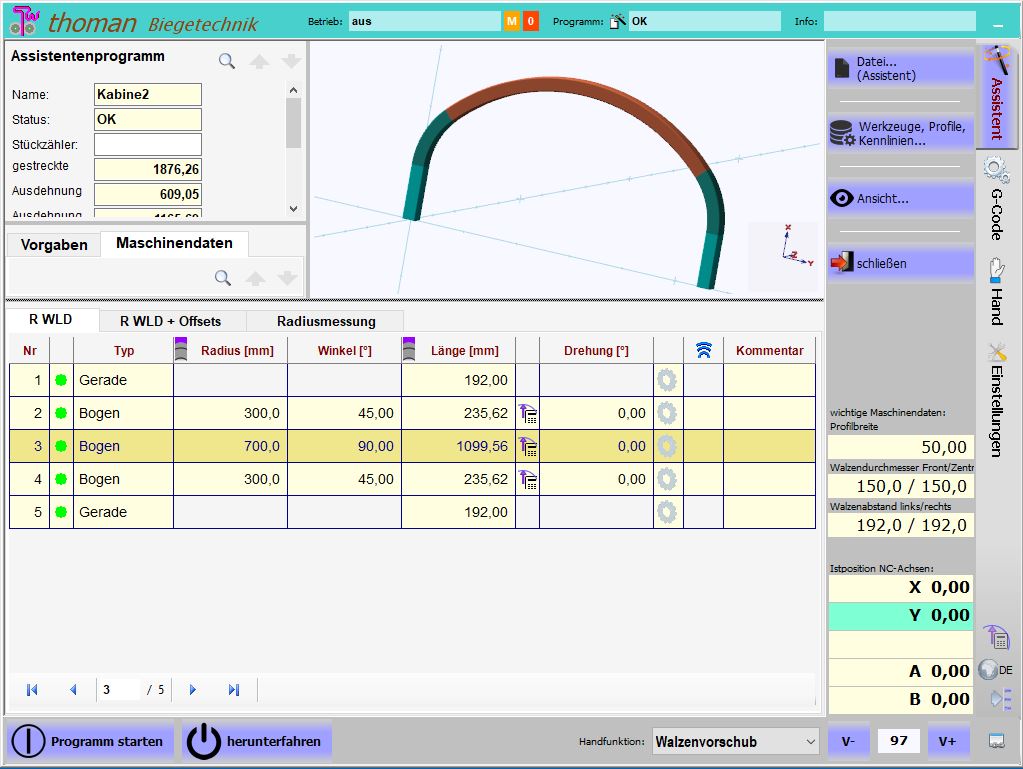

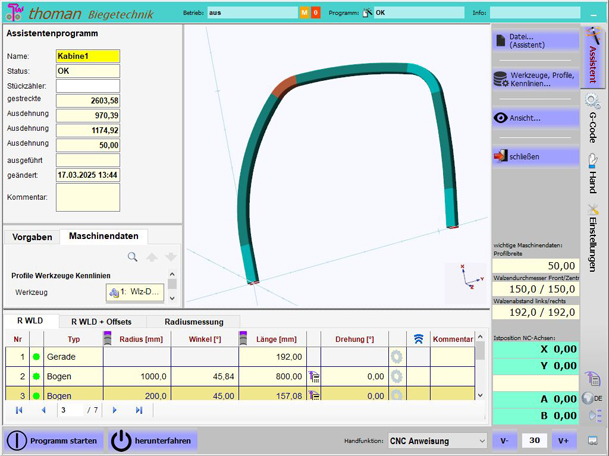

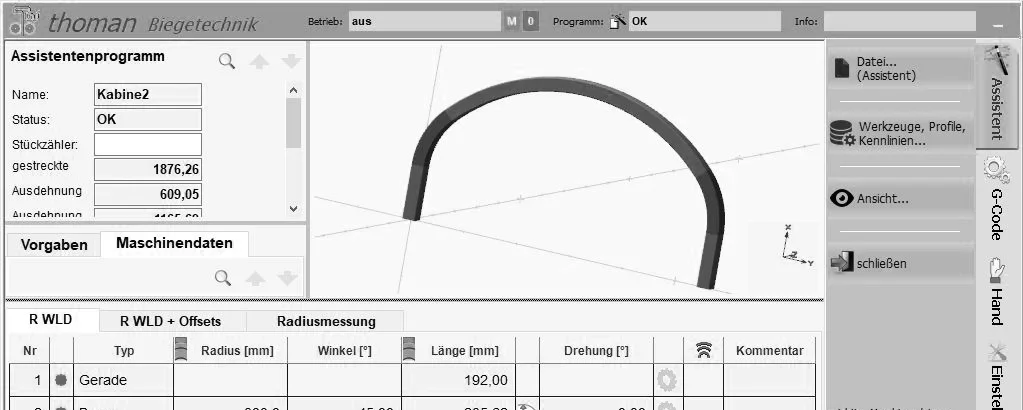

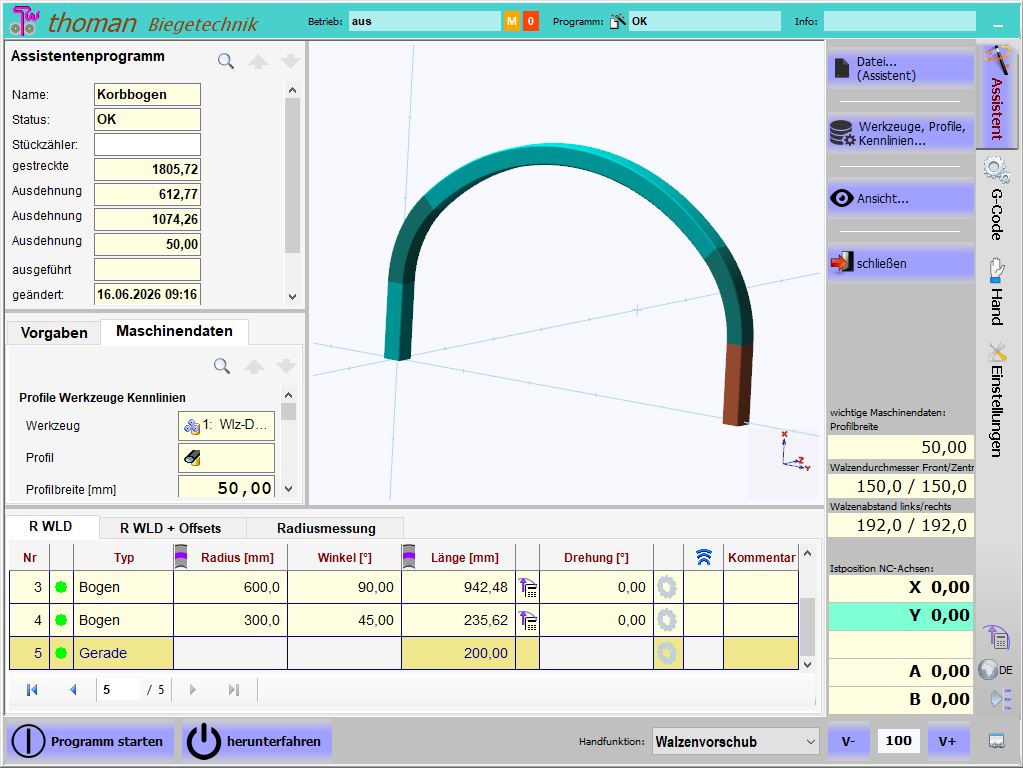

| ✓ | 3D-Darstellung der Biegekontur am Bildschirm | S |
| ✓ | Drehen, Zoomen, Rotieren der Biegekontur | S |
| ✓ | Bedienoberfläche / Multilingual (Deutsch, Englisch, Landessprache) | S |
| ✓ | Datenbank für Programme, Werkzeuge, Profile und Biegekennlinien | S |
| ✓ | Verknüpfen beliebiger Dokumente mit Programmen, Werkzeugen oder Profilen | S |
| ✓ | Mehrstufige Rechteverwaltung | S |
| Funktionen | S/O | |
| ✓ | Korrektur von Biegeprogrammen durch Eingabe von Offsetwerten | S |
| ✓ | Vollautomatische Messung des Biegeradius mit automatischer Korrektur der Zustellung | O |
| ✓ | Online-Übertragung manueller Radiusmesswerte via Bluetooth | O |
| ✓ | Direkte Anzeige des gemessenen Biegeradius am Display | O |
| ✓ | Biegen in einem oder mehreren Walzdurchgängen | S |

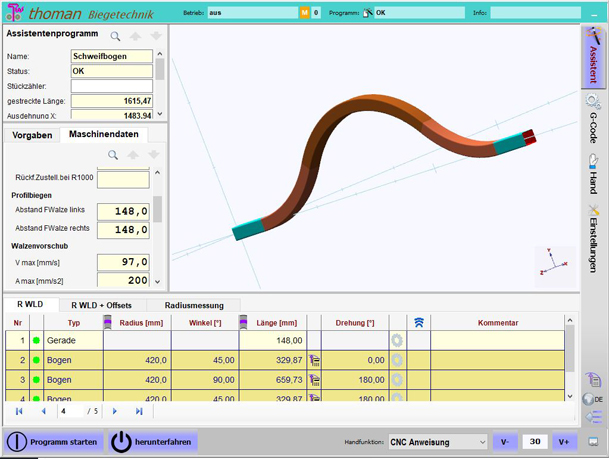

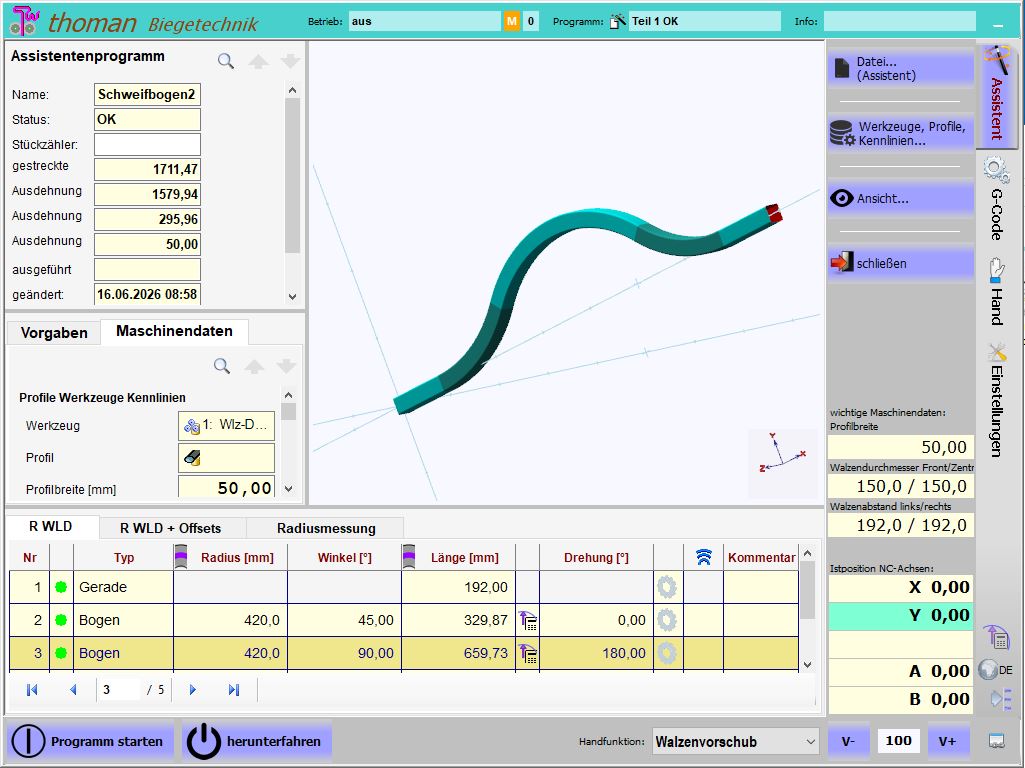

| ✓ | Biegen von Konturen mit wechselnder Biegerichtung / S-Bögen | S |

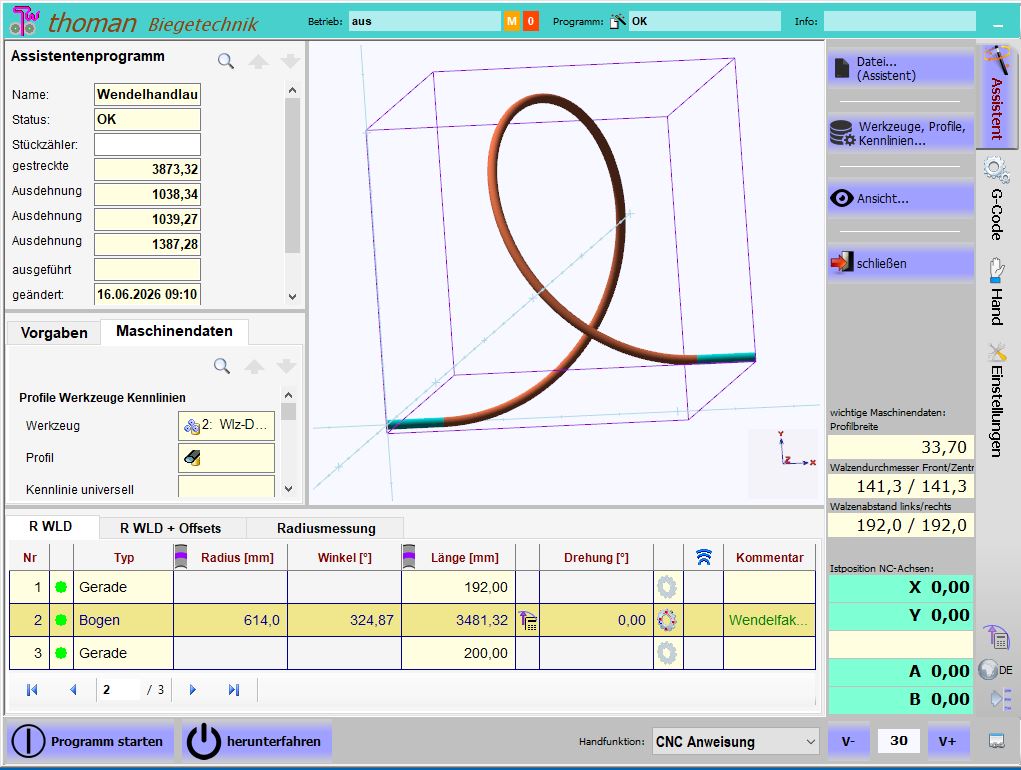

| ✓ | Biegen einfacher und komplexer Rohrwendel / 3D- und Wendelmonitor | O |
| ✓ | Biegen von 3D-Konturen mit gesteuerten Stützrollen (Z-Achse) | O |
| ✓ | Biegen von 3D-Konturen mit gesteuerter Rohrdrehung (W-Achse) | O |
| ✓ | Zielgenaues Biegen in einem Walzdurchgang mit Vorausberechnung der Rückfederung | S |
| ✓ | Zielgenaues Biegen in mehreren Walzdurchgängen bei unbekanntem Materialverhalten | S |
| ✓ | Vorausberechnung der Rückfederung durch Verwendung von Biegekennlinien | S |
| ✓ | Technologieparameter für jedes Konturelement | S |
| ✓ | Perfekte knickfreie Übergänge der Biegeradien | S |
| ✓ | Auswalzen für sanfte Radiusübergänge | S |
| ✓ | Automatisches Erstellen des Biegeprogramms (G-Code) | S |
| ✓ | Bearbeiten des G-Codes im G-Code Editor | S |
| ✓ | Remote Support via TeamViewer | O |
| ✓ | Netzwerkeinbindung | O |
